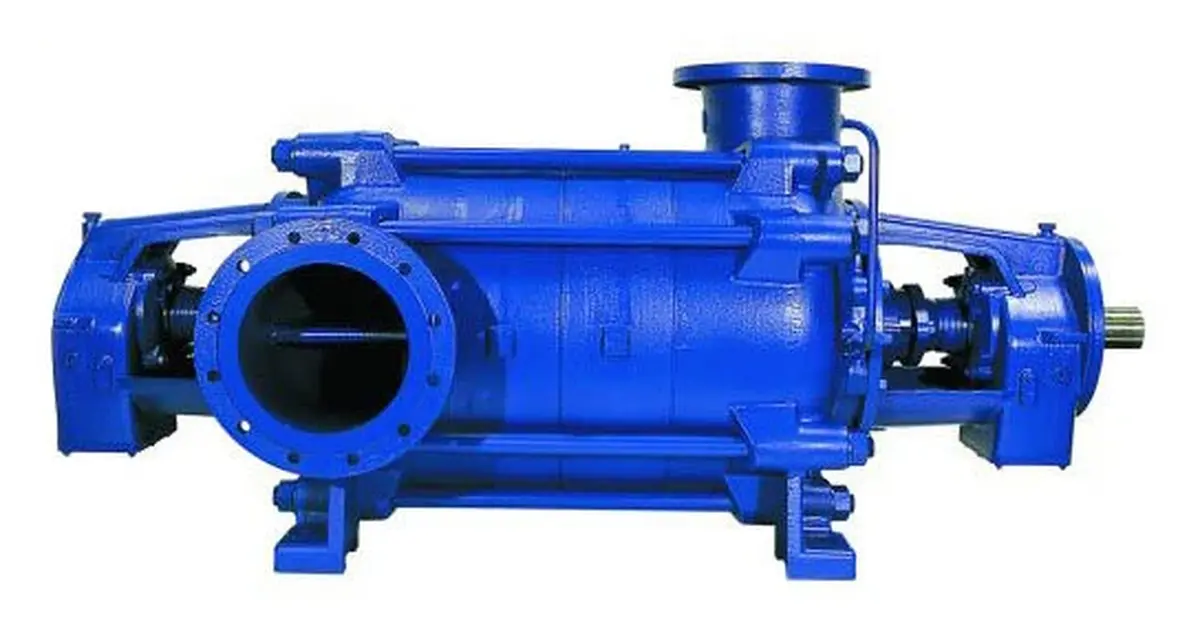

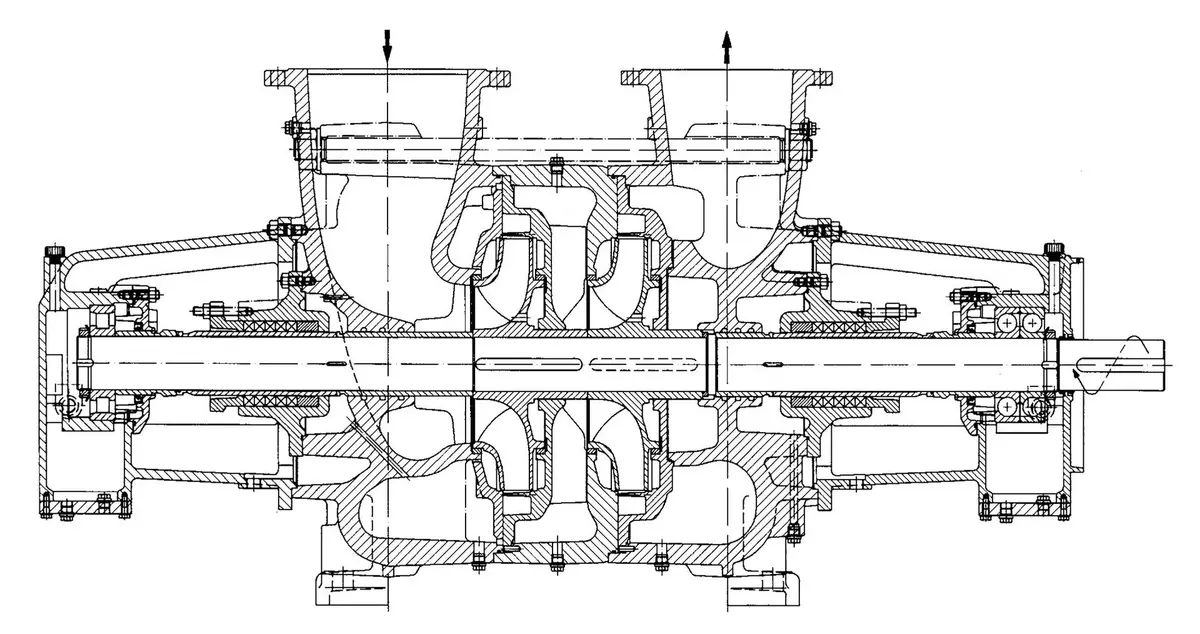

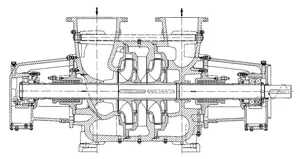

Robustní vícestupňové horizontální vysokotlaké odstředivé čerpadlo s oboustranně uloženou hřídelí a dvěma mechanickými ucpávkami. Volitelná orientace sacího a výtlačného hrdla. Ložiska čerpadla mazána olejem. Zesílená konstrukce (heavy duty design) čerpadla pro náročné, nepřetržité provozy.
Rozsah výkonů
- průtok do: 1800 m3/h
- výtlačná výška do: 300 m
- otáčky: 1450 / 1750 / 950 min-1
Velikosti čerpadel
- DN 80 až DN 300 - výtlačná strana
Teplota čerpané kapaliny
- max. +140 °C
Max. přípustný tlak
- do 45 bar
Konstrukční znaky
- horizontální uspořádání s vnějšími ložisky na obou stranách

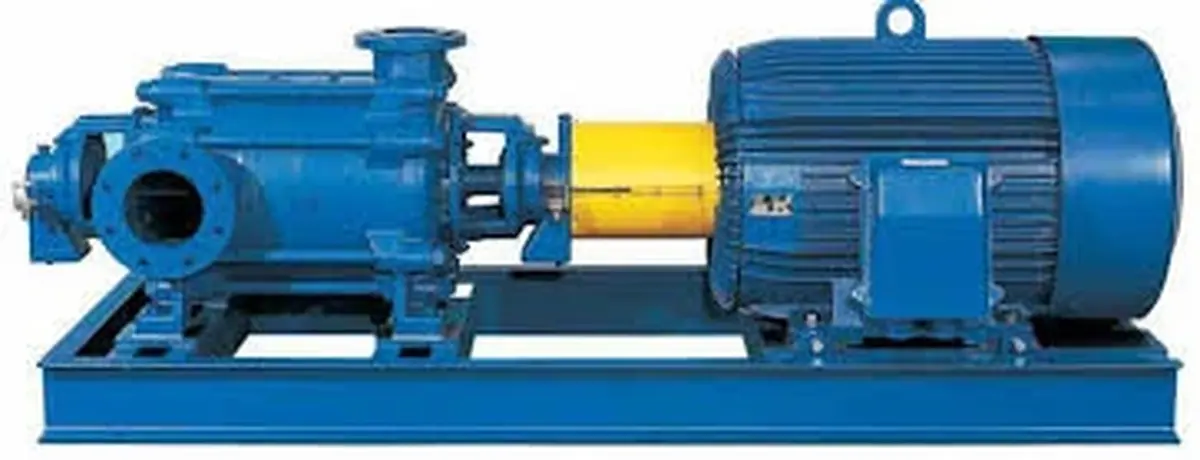

- pohon může představovat elektromotor, spalovací agregát nebo turbína
- spojení s pohonem přes pružnou spojku
- výtlačné hrdlo standardně na straně motoru, volitelně obrácené uspořádání s motorem na straně sání
- standardní uspořádání hrdel: sání nalevo v pohledu od motoru, výtlak radiálně nahoru
- orientace sací a výtlačné příruby může být uzpůsobena požadavkům provozu, orientaci lze měnit v 90° polohách
- na straně sání kuličkové ložisko, na straně výtlaku dvouřadé ložisko s kosoúhlým stykem
- ložiska mazaná olejem, velké olejové komory
- tepelná roztažnost rotorové části čerpadla je vyrovnávána vnitřně bez ovlivnění souososti hřídele
- možnost provedení s měkkými ucpávkami nebo s mechanickými ucpávkami jednoduchými (odlehčenými i neodlehčenými), dvojitými, kazetovými, s proplachem
- praktická konstrukce pro snadnější údržbu - ložiska i ucpávky jsou vyjímatelné bez demontáže čerpadla
Čerpaná média
- čistá a mírně znečištěná média (bez větších tuhých částic)
- studená a horká voda
- kondenzát
- olejové emulze
- roztoky kyselin a louhů
- solanka apod.
Možná použití
- dodávky vody
- posilovací systémy
- zavlažování
- protipožární systémy
- hutnický průmysl
- zasněžovací systémy
- chladící okruhy
- napájení kotlů
- čerpání kondenzátu
- dálkové vytápění
- osmóza a ultrafiltrace
- rozprašovací systémy
- mycí systémy
- elektrárny
- doly apod.

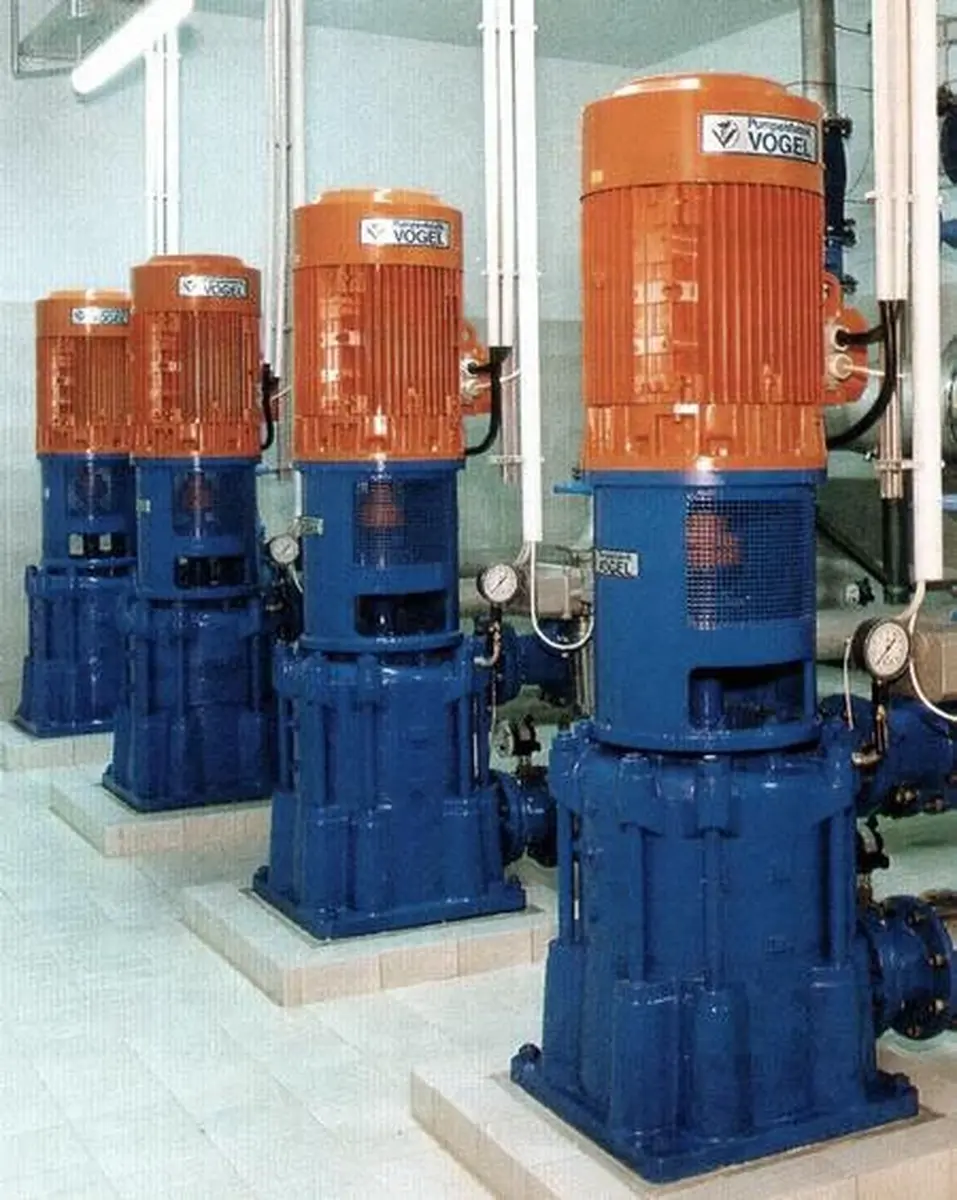

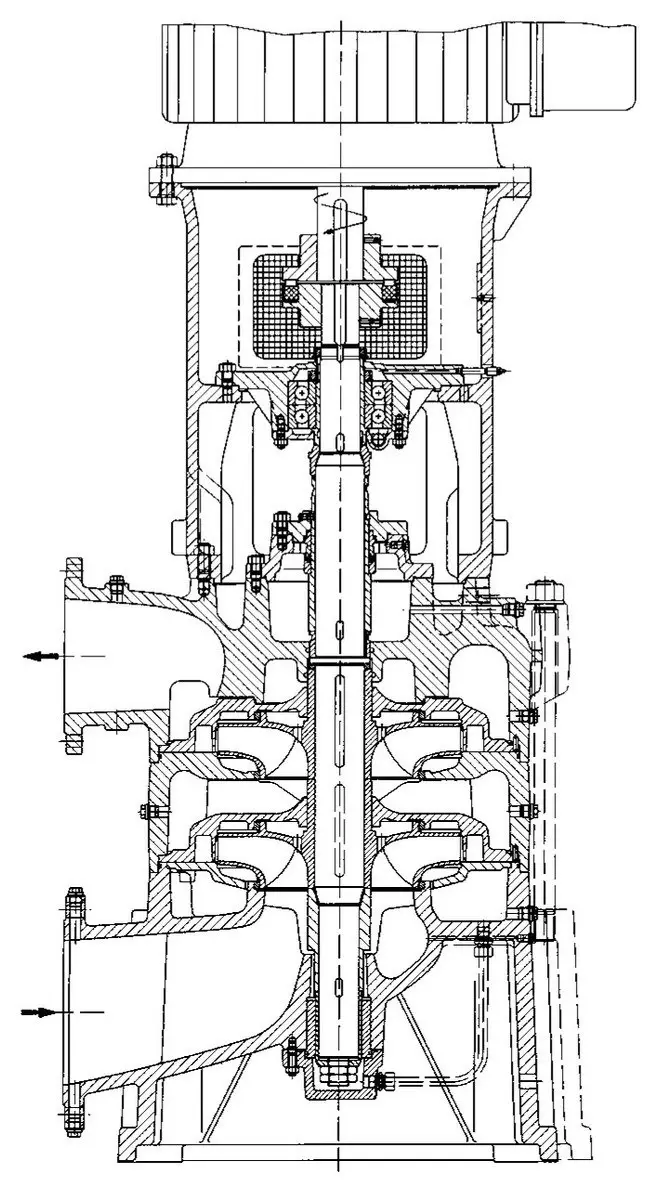

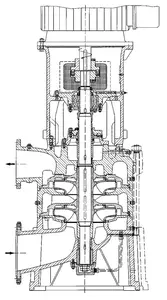

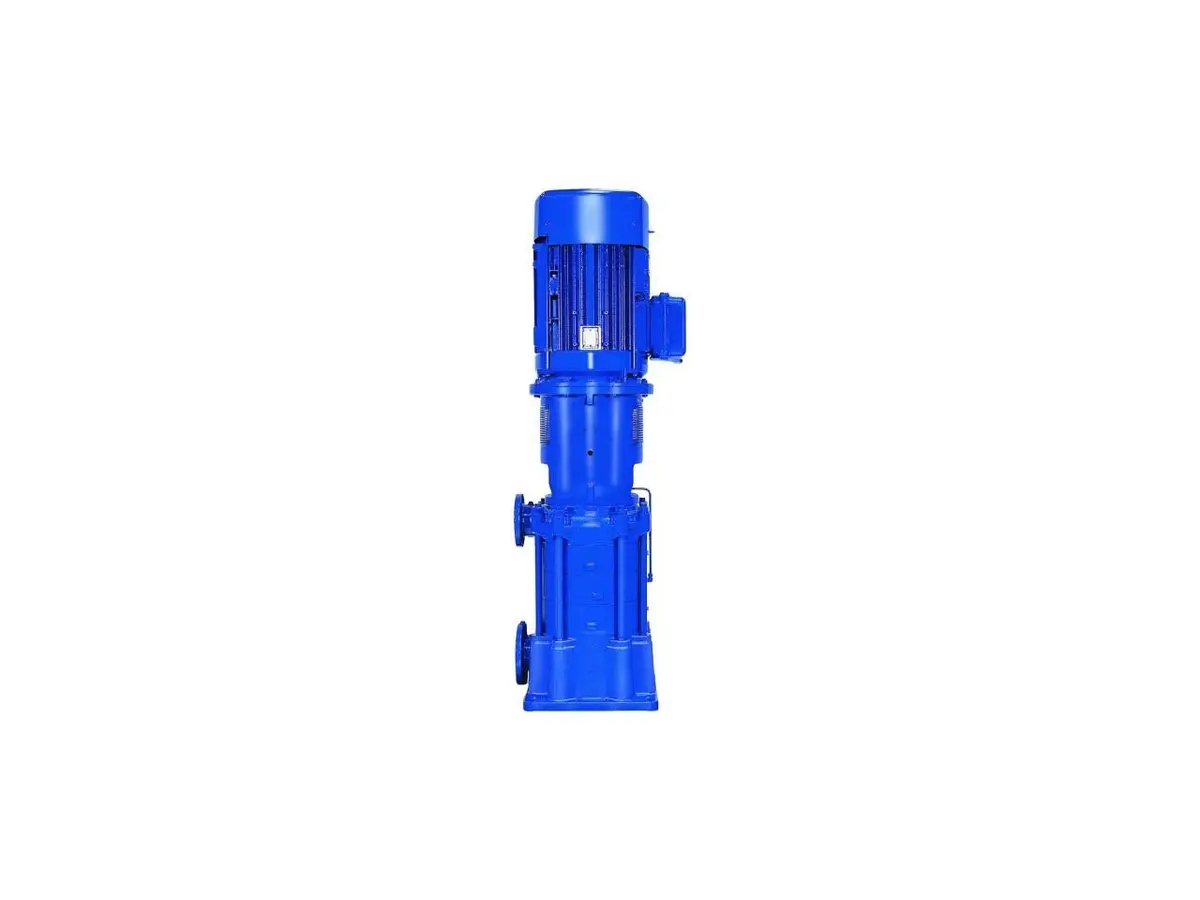

Robustní vícestupňové vertikální odstředivé čerpadlo s vlastním dvouřadým ložiskem s kosoúhlým stykem. Volitelná orientace sacího a výtlačného hrdla. Čerpadlo spojeno s elektromotorem (standardním IEC do 315 kW) prostřednictvím pružné spojky.
Rozsah výkonů
- průtok do: 900 m3/h
- výtlačná výška do: 300 m
- otáčky: 1450 / 1750 / 950 min-1
Velikosti čerpadel
- DN 80 až DN 200 - výtlačná strana
Teplota čerpané kapaliny
- max. +140 °C
Max. přípustný tlak
- do 45 bar
Konstrukční znaky
- vertikální uspořádání s vlastním dvouřadým ložiskem s kosoúhlým stykem, tukem mazaným, s mazacími čepy
- možnost kombinace s jakýmkoliv standardním IEC elektromotorem, V1, do 315 kW
- hřídel čerpadla a elektromotoru jsou spojeny pružnou spojkou
- médiem mazané kluzné ložisko na sací straně
- praktická konstrukce pro snadnější údržbu - ložiska i ucpávka jsou vyjímatelné bez demontáže čerpadla
Čerpaná média
- čistá a mírně znečištěná média (bez větších tuhých částic)
- studená a horká voda
- kondenzát
- olejové emulze
- roztoky kyselin a louhů
- solanka apod.
Možná použití
- dodávky vody
- posilovací systémy
- zavlažování
- protipožární systémy
- hutnický průmysl
- zasněžovací systémy
- chladící okruhy
- napájení kotlů
- čerpání kondenzátu
- dálkové vytápění
- osmóza a ultrafiltrace
- rozprašovací systémy
- mycí systémy
- elektrárny
- doly apod.

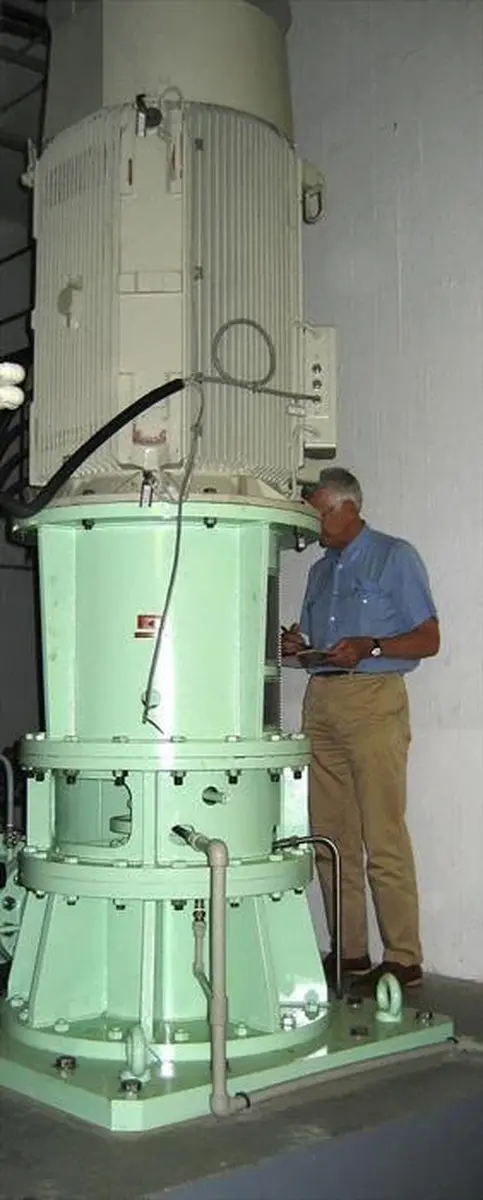

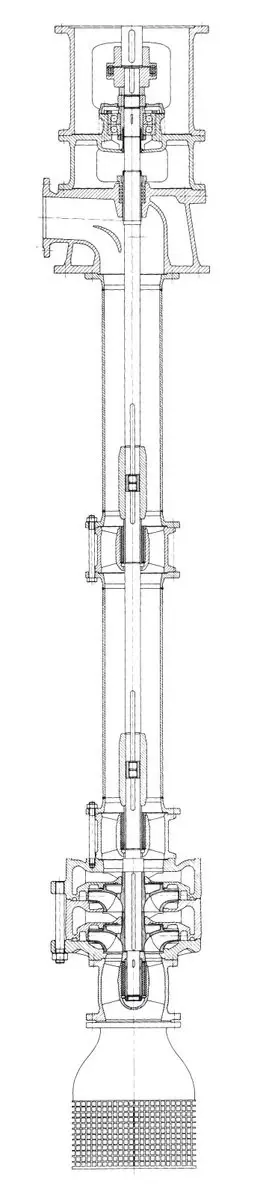

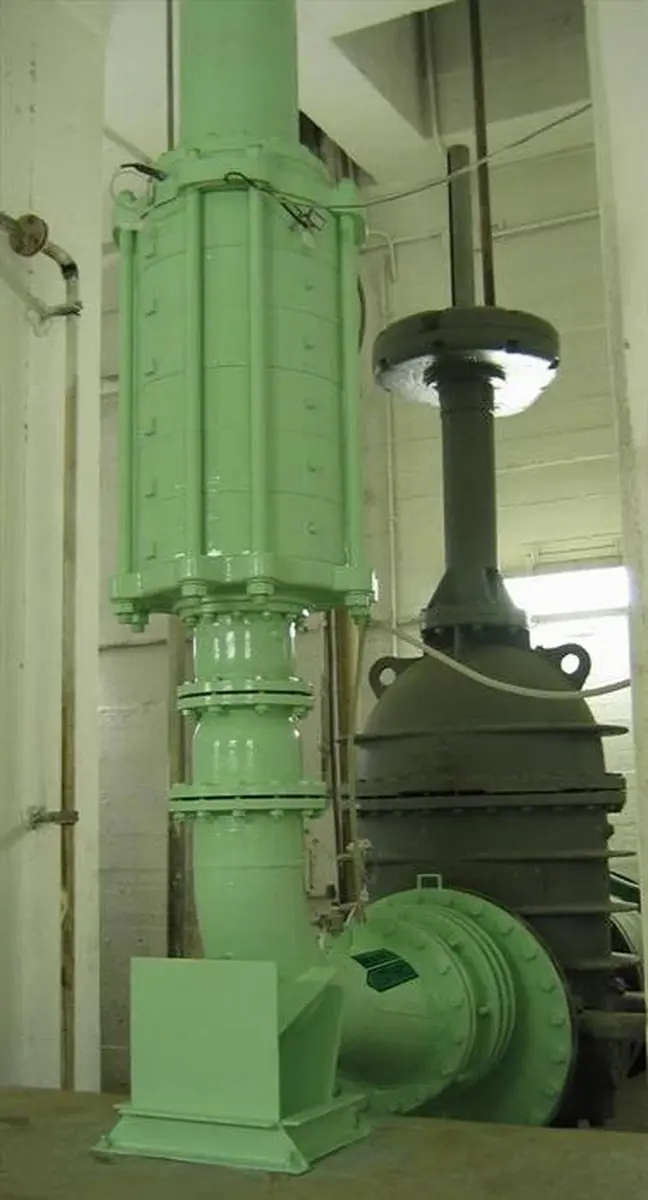

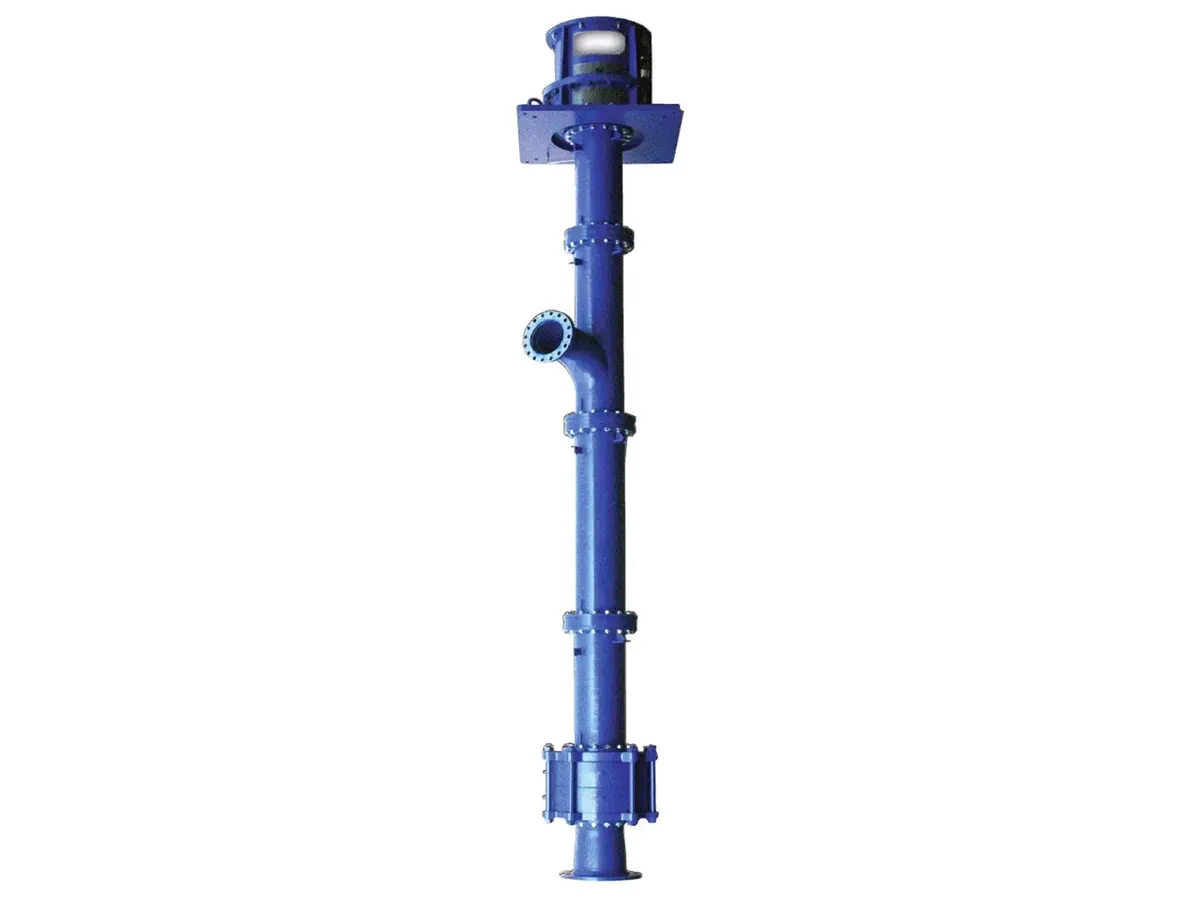

Robustní vícestupňové vertikální článkové čerpadlo v provedení s prodlouženou hřídelí pro montáž do mokré jímky, s adaptérem s pružnou spojkou a s přírubovým motorem. Maximální délka hřídele 10 m. Konstrukce umožňuje instalaci induceru.
Rozsah výkonů
- průtok do: 1800 m3/h
- výtlačná výška do: 300 m
- otáčky: 1450 / 1750 / 950 min-1
Velikosti čerpadel
- DN 80 až DN 300 - výtlačná strana
Teplota čerpané kapaliny
- max. +140 °C
Max. přípustný tlak
- do 45 bar
Konstrukční znaky
- vertikální uspořádání do mokré jímky, délka hřídele volitelná, max. 10 m
- vlastní dvouřadé ložisko s kosoúhlým stykem, tuke mazané, s mazacími čepy
- možnost kombinace s jakýmkoliv standardním IEC elektromotorem, V1
- hřídel čerpadla a elektromotoru jsou spojeny pružnou spojkou
- médiem mazaná kluzná ložiska v tělese čerpadla a podél hřídele, počet ložisek je dán instalační délkou hřídele.
- vhodné pro provoz s frekvenčním měničem
- těsnění hřídele prostřednictvím měkké nebo mechanické ucpávky
- možnost dodávky sacího zvonu, sacího koše nebo patkové klapky
- k dispozici i bubnové provedení pro těkavá nebo horká média
- možnost instalace induceru pro aplikace vyžadujících nízkou hodnotu NPSH
- praktická konstrukce pro snadnější údržbu - ložiska i ucpávka jsou vyjímatelné bez demontáže čerpadla
Čerpaná média
- čistá a mírně znečištěná média (bez větších tuhých částic)
- studená a horká voda
- kondenzát
- olejové emulze
- roztoky kyselin a louhů
- solanka apod.
Možná použití
- dodávky vody
- posilovací systémy
- zavlažování
- protipožární systémy
- hutnický průmysl
- zasněžovací systémy
- chladící okruhy
- napájení kotlů
- čerpání kondenzátu
- dálkové vytápění
- osmóza a ultrafiltrace
- rozprašovací systémy
- mycí systémy
- elektrárny
- doly apod.
