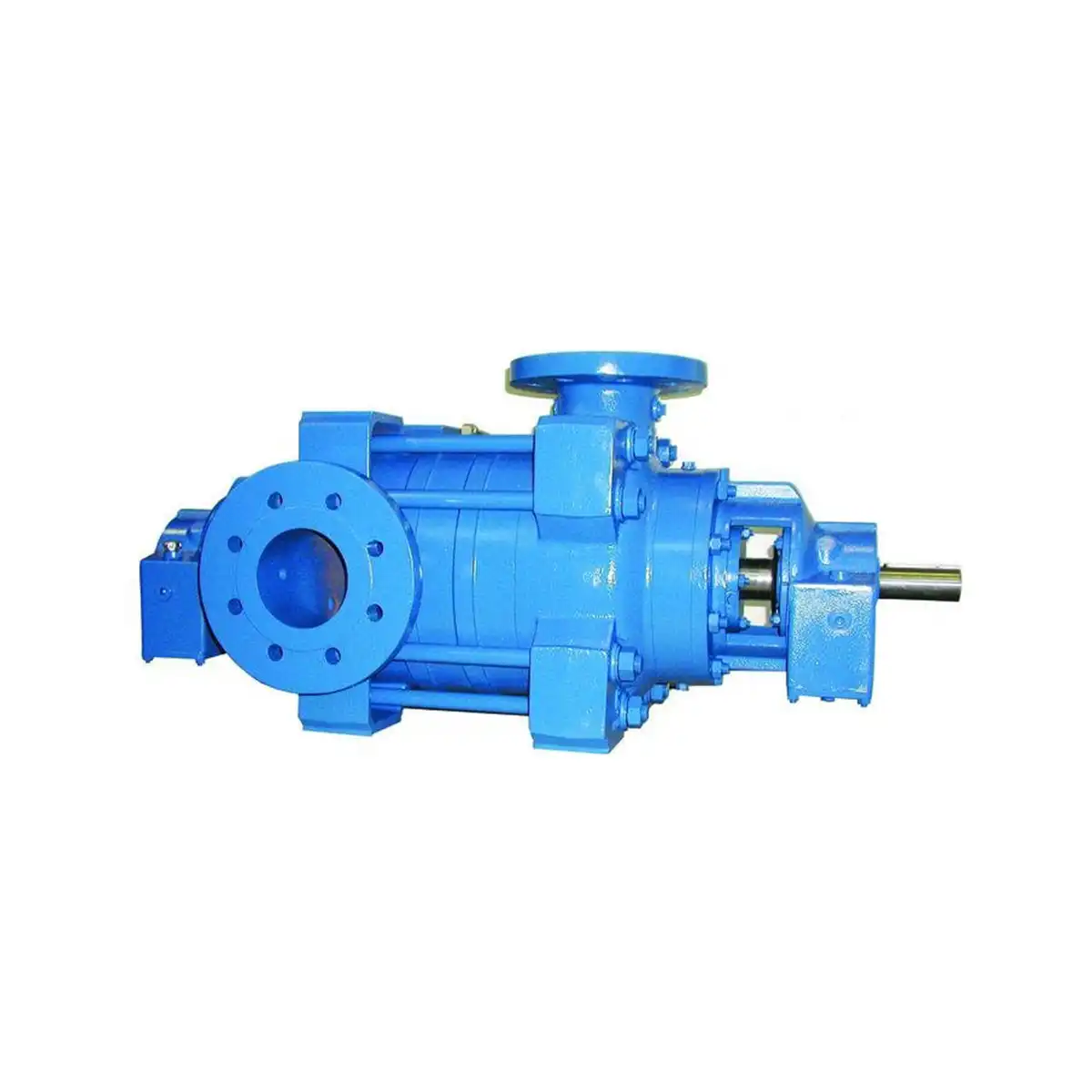

Robustní vícestupňové horizontální vysokotlaké odstředivé čerpadlo s oboustranně uloženou hřídelí a dvěma mechanickými ucpávkami. Volitelná orientace sacího a výtlačného hrdla. Ložiska čerpadla mazána olejem. Zesílená konstrukce (heavy duty design) čerpadla pro náročné, nepřetržité provozy.

Rozsah výkonů

• průtok do:  300 m3/h
• výtlačná výška do:  850 m
• otáčky:  2900 / 3550 min-1

Velikosti čerpadel

• DN 125  - výtlačná strana

Teplota čerpané kapaliny

• max. +140 °C  - bez chlazení
• max. +180 °C  - s chlazením

Max. přípustný tlak

• do 100 bar

Konstrukční znaky

• horizontální uspořádání s vnějšími ložisky na obou stranách, tuhá hřídel pro minimalizaci průhybu
• z hlediska účinnosti optimalizovaná uzavřená oběžná kola a difuzory snižují radiální zatížení hřídele a minimalizují její průhyb
• axiální vyvážení rotoru prostřednictvím vyvažovacího bubnu s tlakovým vyvážením ucpávkové komory na výtlačné straně významně zvyšuje životnost ucpávky a ložisek
• tuhá skříň čerpadla s odlévanými patkami a robustní konstrukce zajišťují přenos namáhání od potrubí do základu bez deformací čerpadla
• spojení s pohonem přes pružnou spojku
• výtlačné hrdlo standardně na straně motoru, volitelně obrácené uspořádání s motorem na straně sání
• standardní uspořádání hrdel: sání nalevo v pohledu od motoru, výtlak radiálně nahoru
• orientace sací a výtlačné příruby může být uzpůsobena požadavkům provozu, orientaci lze měnit v 90 ° polohách.
• na straně sání kuličkové ložisko, na straně výtlaku dvouřadé ložisko s kosoúhlým stykem
• ložiska mazaná olejem
• tepelná roztažnost rotorové části čerpadla je vyrovnávána vnitřně bez ovlivnění souososti hřídele
• možné provedení s odlehčenými mechanickými anebo měkkými ucpávkami, dle DIN 24960
• praktická konstrukce pro snadnější údržbu - ložiska i ucpávky jsou vyjímatelné bez demontáže čerpadla

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a horká voda
• kondenzát apod.

Možná použití

• dodávky vody
• posilovací systémy
• zavlažování
• hutnický průmysl
• zasněžovací systémy
• cukrovarnický průmysl
• papírenský průmysl a celulózky
• reverzní osmóza
• elektrárny
• doly apod.
