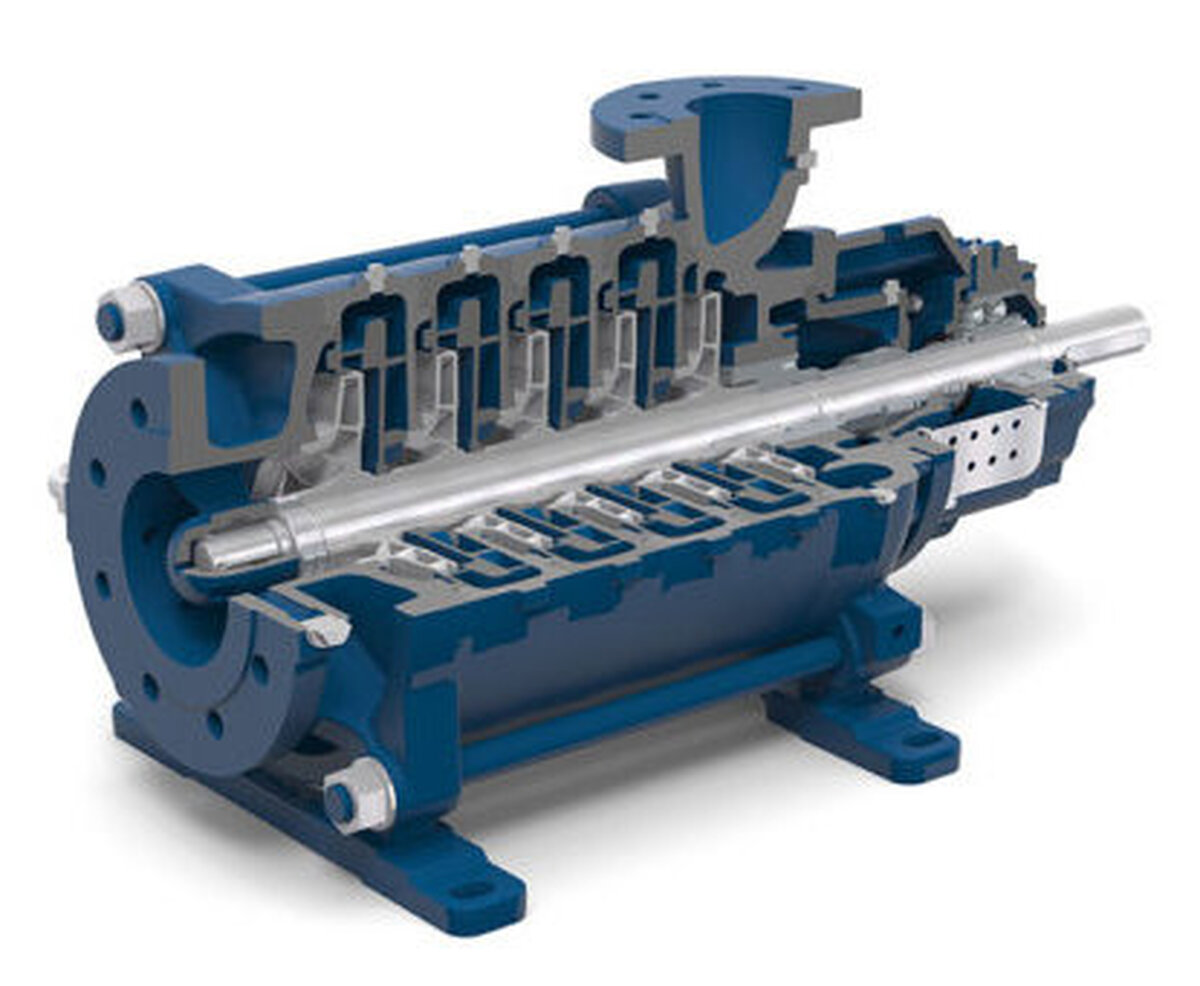

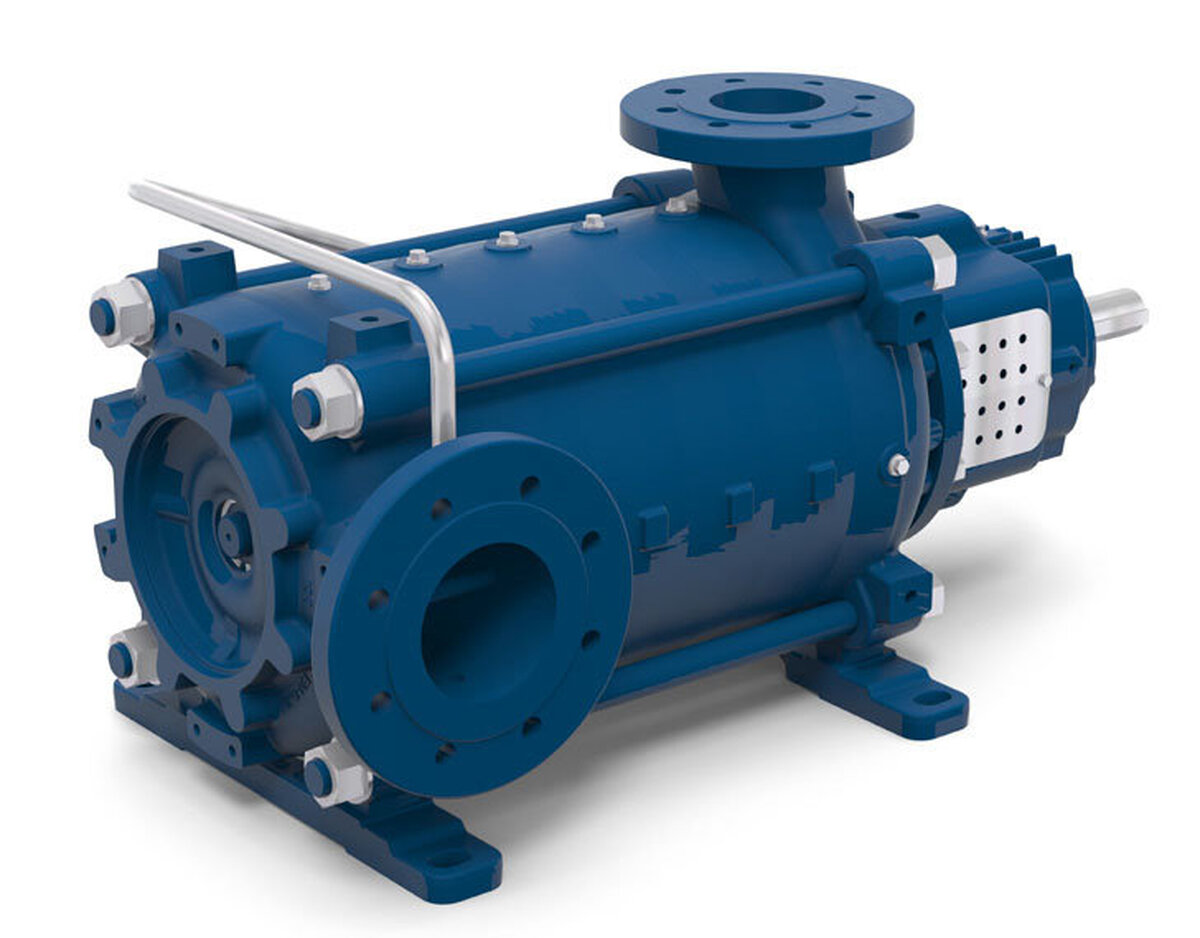

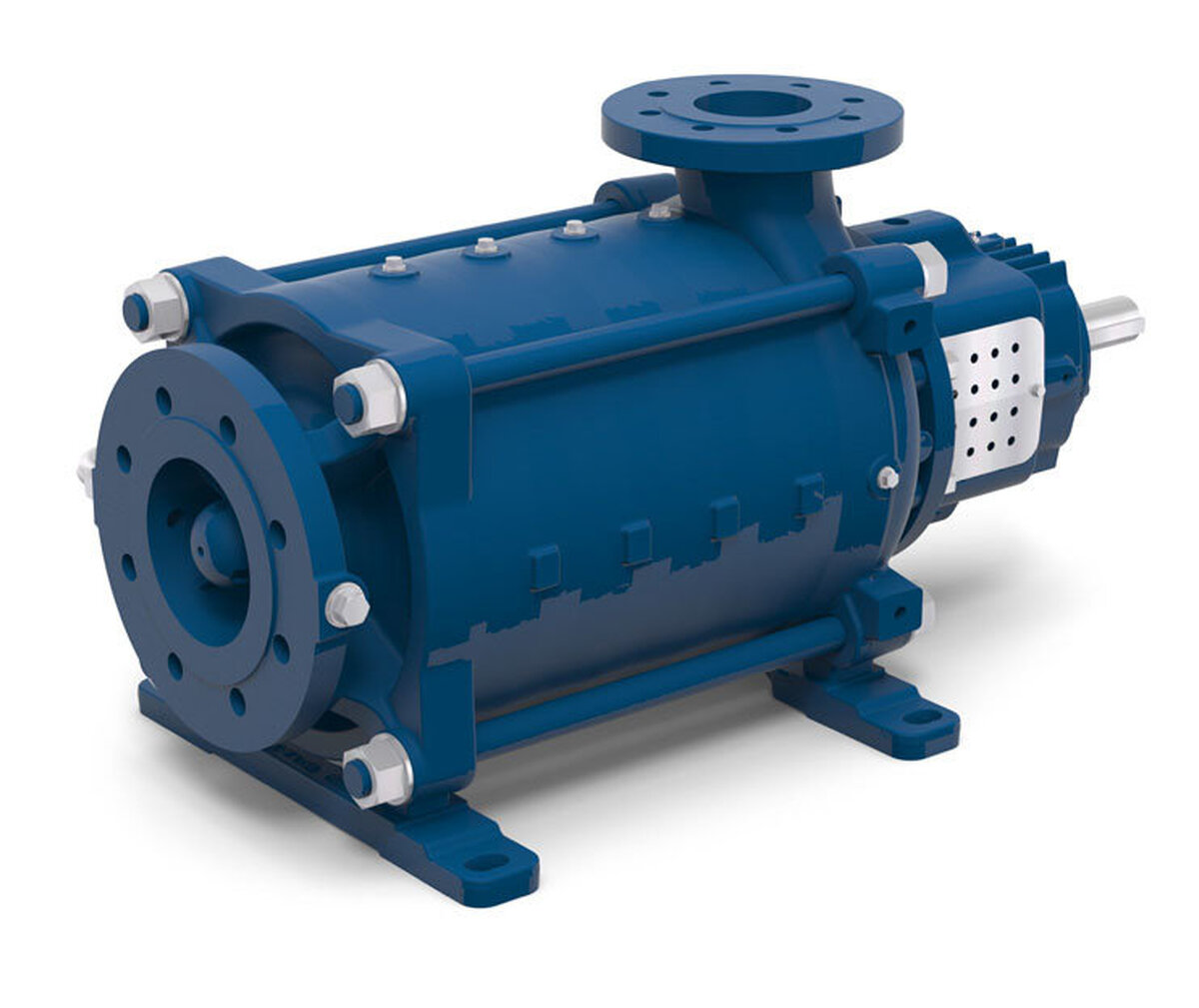

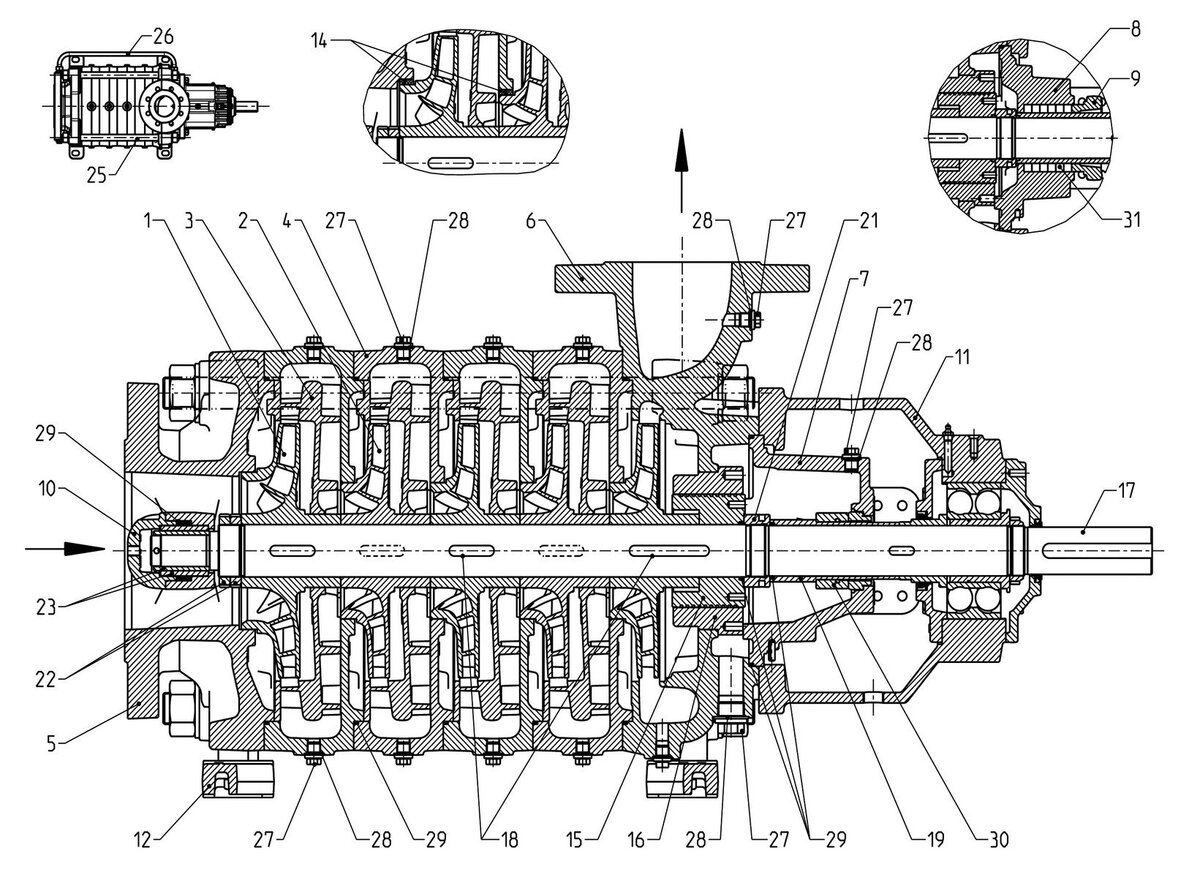

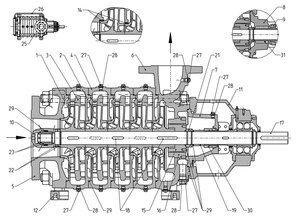

Robustní horizontální článkové čerpadlo s radiálním nátokem a radiálním výtlakem (orientace obou hrdel je volitelná). Na straně motoru valivé dvouřadé ložisko s kosoúhlým stykem (samomazné - mazané tukem), na straně sání kluzné ložisko mazané čerpanou kapalinou.

Rozsah výkonů

• průtok do:  850 m3/h
• výtlačná výška do:  950 m
• vstupní tlak do:  10 bar
• otáčky:  1475 / 2950 min-1

Velikosti čerpadel

• DN 50 až DN 150  - výtlačná strana

Teplota čerpané kapaliny

• -10 °C až +140 °C  - standardní provedení
• -25 °C až +180 °C  - provedení s rozšířeným teplotním rozsahem

Max. přípustný tlak

• do 100 bar

Příkon motoru

• 7,5 kW až 1250 kW  - 2pólový motor
• 2,2 kW až 250 kW  - 4pólový motor

Konstrukční znaky

• radiální sací hrdlo s volitelnou orientací po 90° umožňuje větší variabilitu připojení
• první stupeň osazený tvz. sacím oběžným kolem se zvětšeným průměrem vstupního otvoru zlepšuje sací schopnost čerpadla a snižuje hodnotu NPSH - výhoda při čerpání horkých nebo těkavých kapalin
• konstrukce eliminuje použití ucpávky na sání čerpadla - snižování nákladů
• nově optimalizovaný tvar vratných kanálů v tělesech článků pro minimalizaci ztrát a zvýšení hydraulické účinnosti
• axiální vyvážení hřídele prostřednictvím vyvažovacího pístu snižuje namáhání a opotřebení ucpávky a axiálního ložiska, čímž zvyšuje jejich životnost
• výtlačné hrdlo na straně motoru, volitelná orientace po 90°
• na straně sání médiem mazané kluzné ložisko z wolframkarbidu, elasticky uložené pro zvýšenou odolnost vůči extrémním vibracím a rázům
• na straně výtlaku dvouřadé ložisko s kosoúhlým stykem, mazané tukem, opatřené mazacím čepem
• tepelná roztažnost rotorové části čerpadla je vyrovnávána vnitřně bez ovlivnění souososti hřídele
• standardní provedení s jednoduchou mechanickou ucpávkou dle EN 12756 a ISO 3069 L1K, neodlehčenou (U) nebo odlehčenou (B), volitelně možnost provedení s měkkou šňůrovou ucpávkou nebo s mechanickou kazetovou ucpávkou
• ucpávková komora se zvětšeným objemem, jejíž kónický tvar a cirkulační trubka, spojující komoru se sacím hrdlem, zajišťují samočištění prostoru ucpávky
• ochranné pouzdro hřídele pod ucpávkou a valivým ložiskem brání opotřebení hřídele a prodlužuje její životnost
• konstrukce navržená pro snadnější údržbu - valivá ložiska, ucpávka a vyvažovací píst jsou vyjímatelné bez demontáže přírub a patek čerpadla
• pohon může být zajištěn standardně pomocí elektromotoru, případně pomocí spalovacího motoru nebo turbíny
• spojení pohonu a čerpadla zajišťuje elastická spojka, volitelně s montážním mezikusem pro možnost výměny ložiska nebo ucpávky bez nutnosti demontáže motoru

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a horká voda
• kondenzát a napájecí voda
• chladicí / otopná voda
• pitná voda
• termální voda
• mořská a brakická voda
• rozpouštědla
• maziva
• ropa
• olejové emulze
• paliva apod.

Možná použití

• dodávky vody
• posilovací systémy
• zavlažování
• odsolování
• odvodňování
• protipožární systémy
• výroba umělého sněhu
• chladící okruhy
• napájení kotlů
• čerpání kondenzátu
• dálkové chlazení a vytápění
• reverzní osmóza a nanofiltrace
• rozprašovací systémy
• vstřikovací systémy
• systémy topení, větrání a klimatizace
• mycí systémy
• úpravny vody
• elektrárny a teplárny
• těžba ropy a zpracování
• rafinérie
• doly apod.

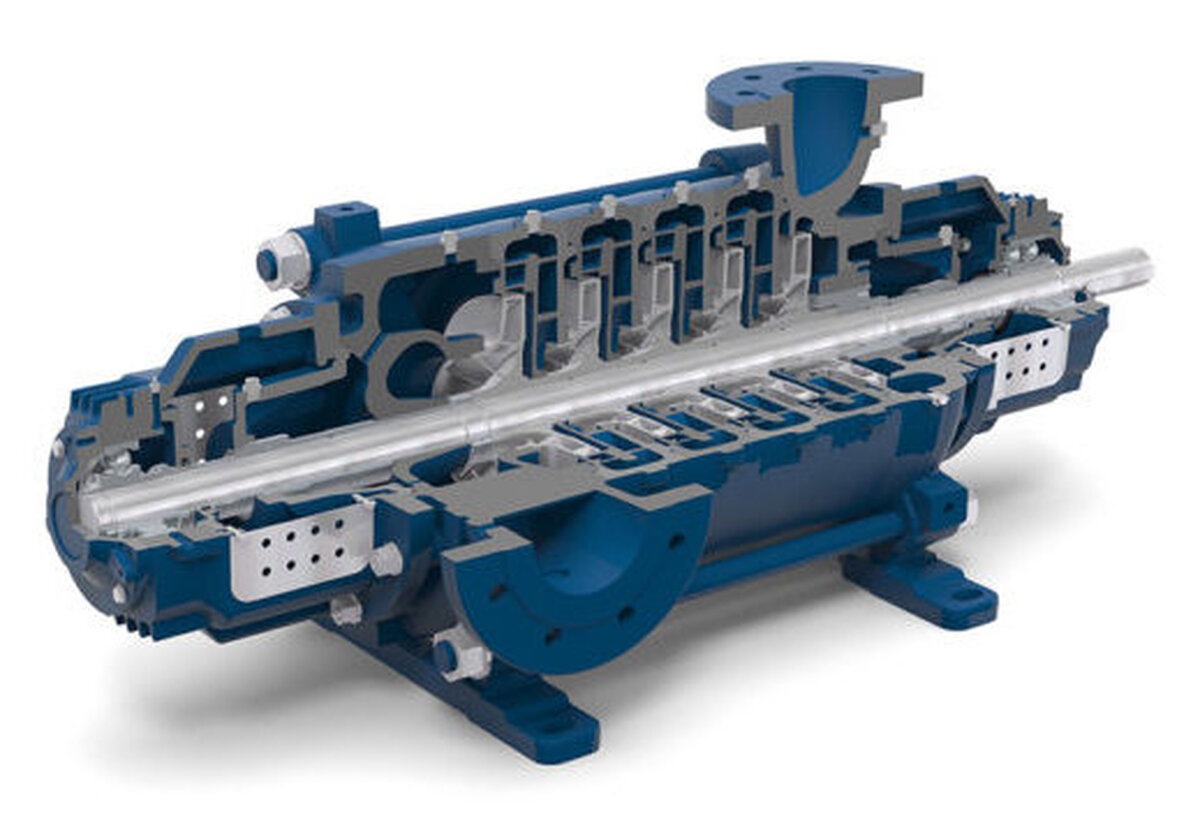

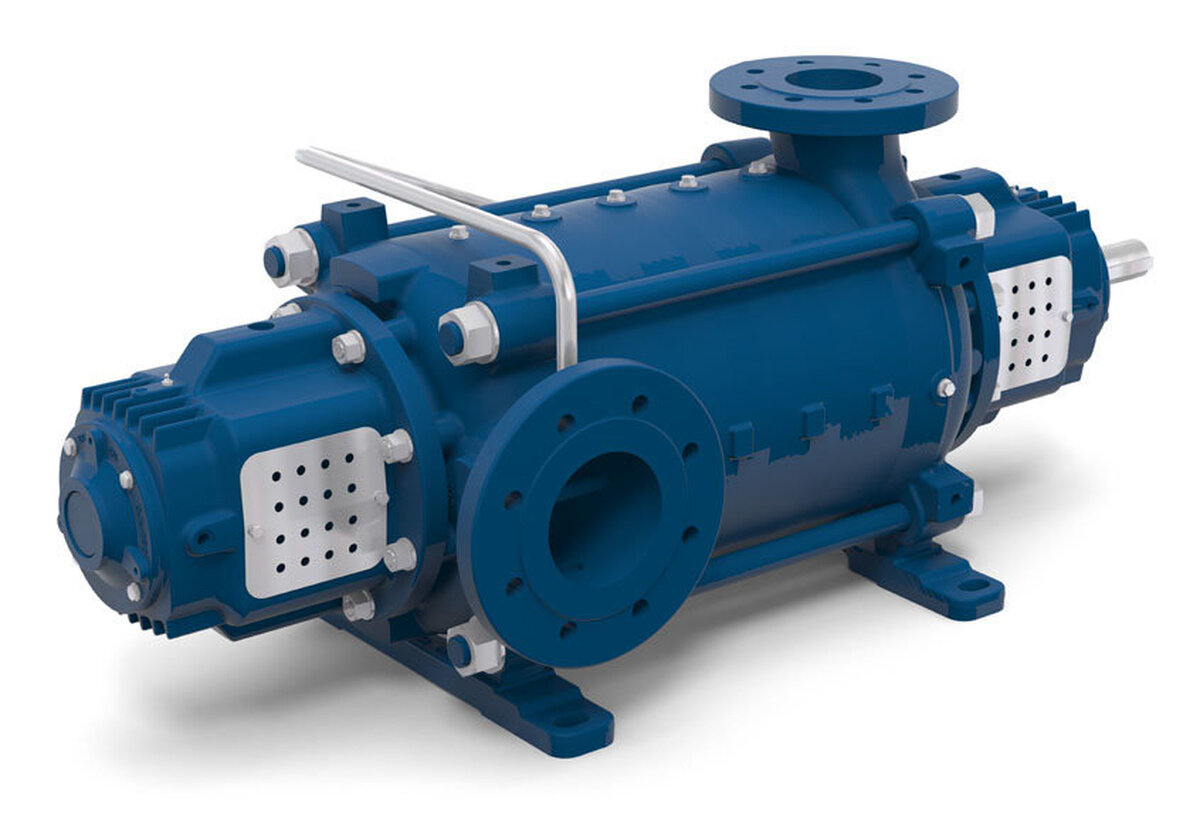

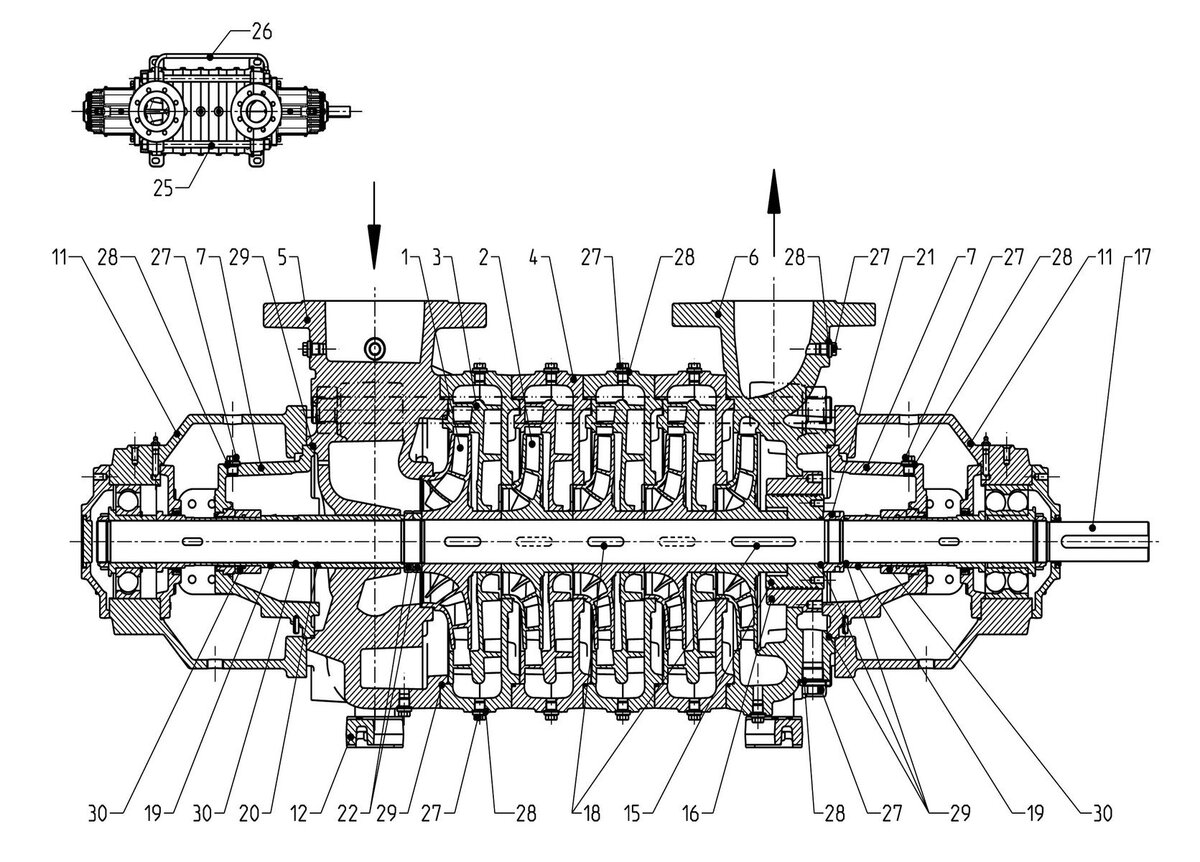

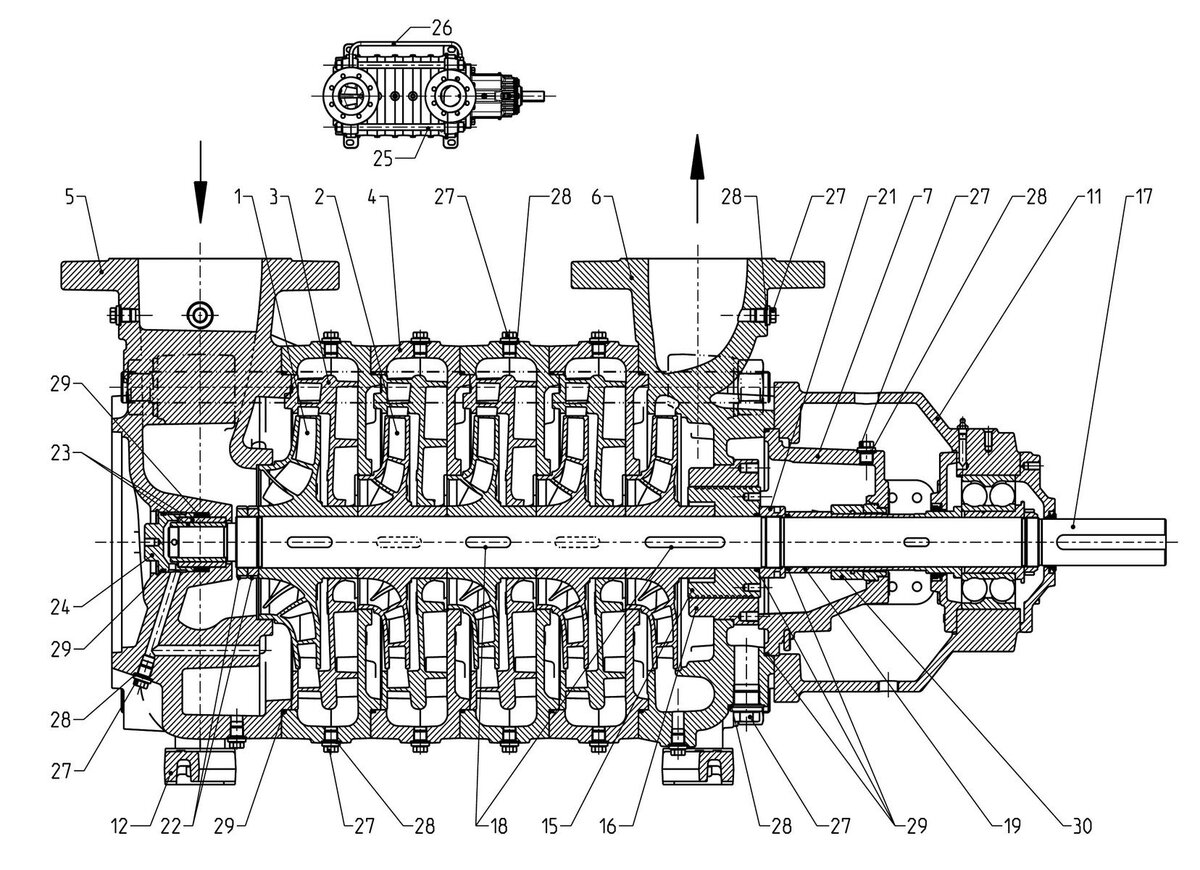

Robustní horizontální článkové čerpadlo s oboustranným uložením hřídele ve valivých ložiskách a s dvěma ucpávkami. Volitelná orientace sacího a výtlačného hrdla. Volitelná pozice motoru na sací straně.

Rozsah výkonů

• průtok do:  850 m3/h
• výtlačná výška do:  950 m
• vstupní tlak do:  40 bar
• otáčky:  1475 / 2950 min-1

Velikosti čerpadel

• DN 50 až DN 150  - výtlačná strana

Teplota čerpané kapaliny

• -10 °C až +140 °C  - standardní provedení
• -25 °C až +180 °C  - provedení s rozšířeným teplotním rozsahem

Max. přípustný tlak

• do 100 bar

Příkon motoru

• 7,5 kW až 1250 kW  - 2pólový motor
• 2,2 kW až 250 kW  - 4pólový motor

Konstrukční znaky

• radiální sací hrdlo s volitelnou orientací po 90° umožňuje větší variabilitu připojení
• první stupeň osazený tvz. sacím oběžným kolem se zvětšeným průměrem vstupního otvoru zlepšuje sací schopnost čerpadla a snižuje hodnotu NPSH - výhoda při čerpání horkých nebo těkavých kapalin
• vyšší dovolený vstupní tlak média díky použití mechanické ucpávky na sací straně
• nově optimalizovaný tvar vratných kanálů v tělesech článků pro minimalizaci ztrát a zvýšení hydraulické účinnosti
• axiální vyvážení hřídele prostřednictvím vyvažovacího pístu snižuje namáhání a opotřebení ucpávky a axiálního ložiska, čímž zvyšuje jejich životnost
• výtlačné hrdlo na straně motoru, volitelná orientace po 90°
• na straně sání jednořadé kuličkové ložisko, mazané tukem, opatřené mazacím čepem
• na straně výtlaku dvouřadé ložisko s kosoúhlým stykem, mazané tukem, opatřené mazacím čepem
• tepelná roztažnost rotorové části čerpadla je vyrovnávána vnitřně bez ovlivnění souososti hřídele
• standardní provedení s jednoduchými mechanickými ucpávkami dle EN 12756 a ISO 3069 L1K, neodlehčenými (U) nebo odlehčenými (B), volitelně možnost provedení s měkkými šňůrovými ucpávkami nebo s mechanickými kazetovými ucpávkami
• ucpávkové komory se zvětšeným objemem, jejichž kónický tvar na obou stranách a cirkulační trubka na straně výtlaku, spojující komoru se sacím hrdlem, zajišťují samočištění prostoru obou ucpávek
• ochranná pouzdra hřídele pod ucpávkami a ložisky brání opotřebení hřídele a prodlužují její životnost
• konstrukce navržená pro snadnější údržbu - valivá ložiska, ucpávky a vyvažovací píst jsou vyjímatelné bez demontáže přírub a patek čerpadla
• pohon může být zajištěn standardně pomocí elektromotoru, případně pomocí spalovacího motoru nebo turbíny
• spojení pohonu a čerpadla zajišťuje elastická spojka, volitelně s montážním mezikusem pro možnost výměny ložiska nebo ucpávky bez nutnosti demontáže motoru
• pohon standardně na straně výtlaku, volitelně na straně sání

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a horká voda
• kondenzát a napájecí voda
• chladicí / otopná voda
• pitná voda
• termální voda
• mořská a brakická voda
• rozpouštědla
• maziva
• ropa
• olejové emulze
• paliva apod.

Možná použití

• dodávky vody
• posilovací systémy
• zavlažování
• odsolování
• odvodňování
• protipožární systémy
• výroba umělého sněhu
• chladící okruhy
• napájení kotlů
• čerpání kondenzátu
• dálkové chlazení a vytápění
• reverzní osmóza a nanofiltrace
• rozprašovací systémy
• vstřikovací systémy
• systémy topení, větrání a klimatizace
• mycí systémy
• úpravny vody
• elektrárny a teplárny
• těžba ropy a zpracování
• rafinérie
• doly apod.

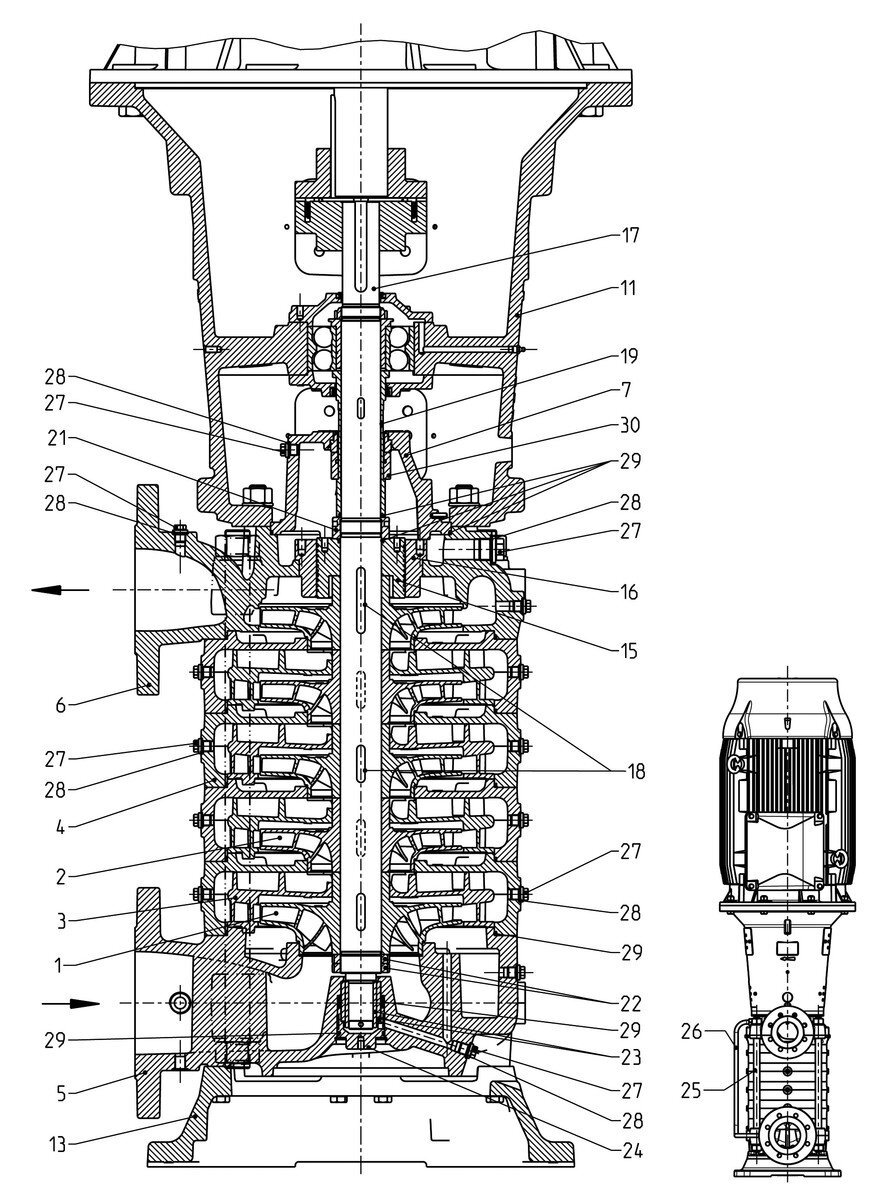

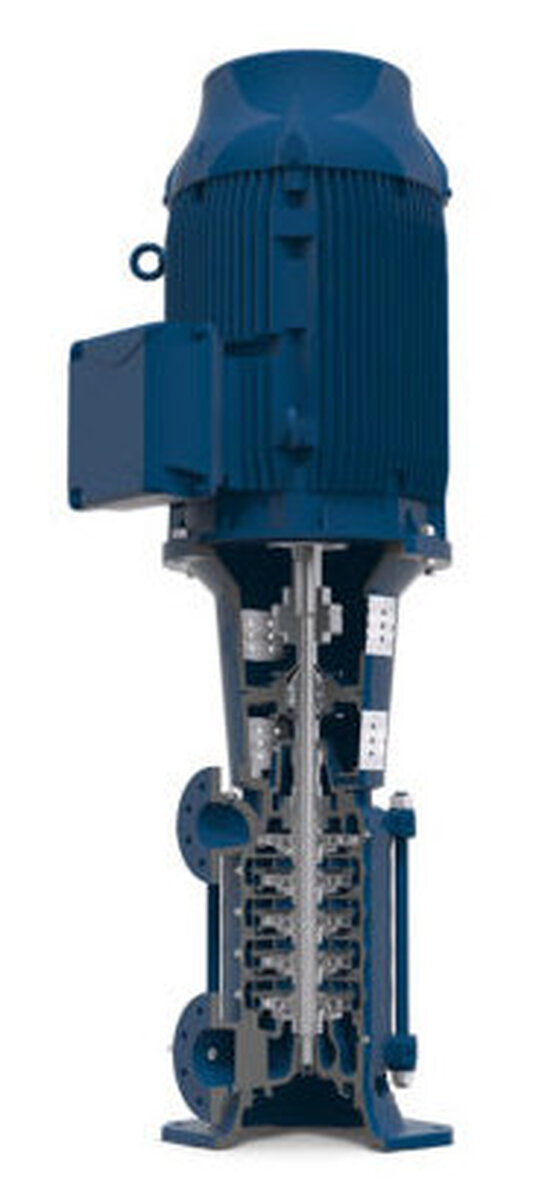

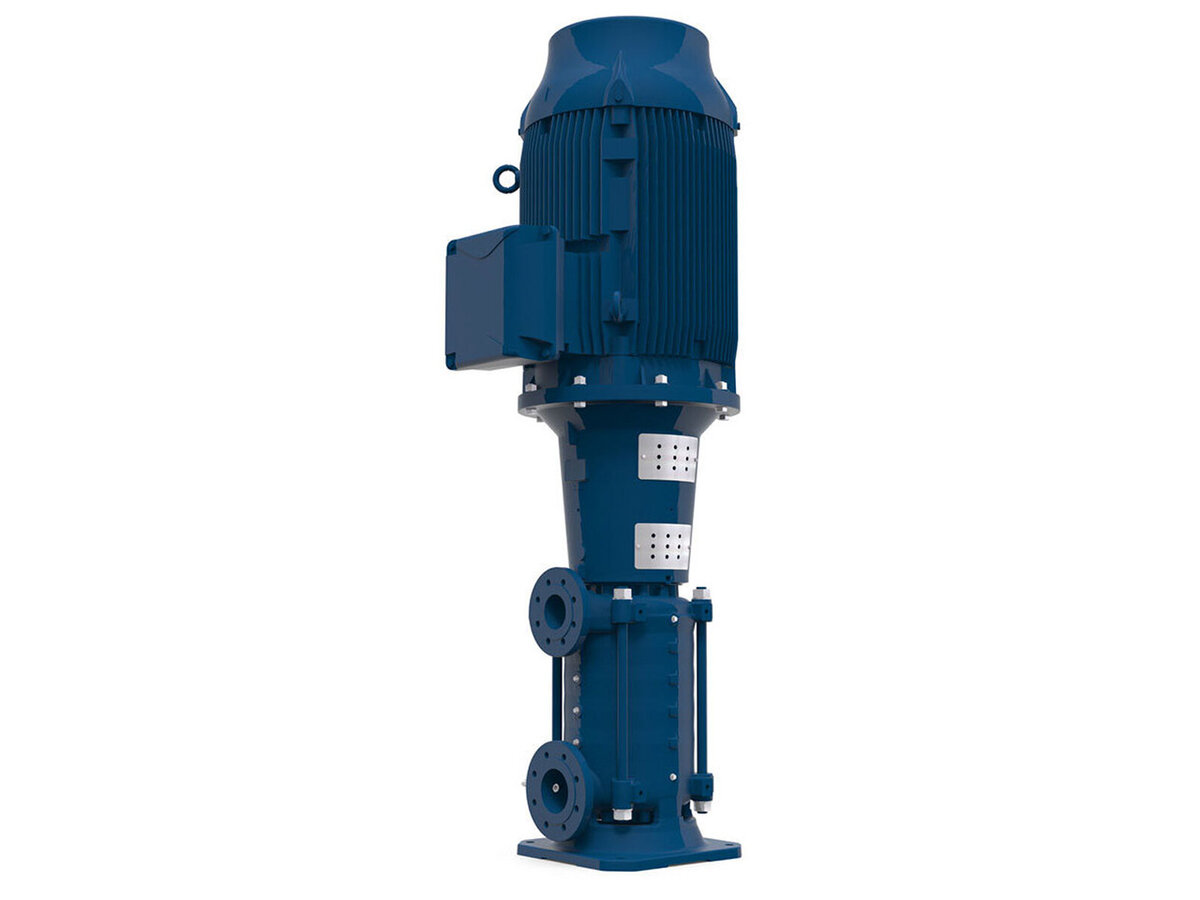

Robustní vertikální článkové čerpadlo s radiálním nátokem a radiálním výtlakem (orientace obou hrdel je volitelná), pružnou spojkou a přírubovým elektromotorem. Na straně motoru valivé dvouřadé ložisko s kosoúhlým stykem (samomazné - mazané tukem), na straně sání kluzné ložisko mazané čerpanou kapalinou.

Rozsah výkonů

• průtok do:  850 m3/h
• výtlačná výška do:  630 m
• vstupní tlak do:  10 bar
• otáčky:  1475 / 2950 min-1

Velikosti čerpadel

• DN 50 až DN 150  - výtlačná strana

Teplota čerpané kapaliny

• -10 °C až +120 °C  - standardní provedení
• -25 °C až +120 °C  - provedení s rozšířeným teplotním rozsahem

Max. přípustný tlak

• do 63 bar

Příkon motoru

• 7,5 kW až 355 kW  - 2pólový motor
• 2,2 kW až 160 kW  - 4pólový motor

Konstrukční znaky

• radiální sací i výtlačné hrdlo s volitelnou vzájemnou orientací 90°/180°/270°/360° umožňuje větší variabilitu připojení
• volitelná poloha svorkovnice elektromotoru 90°/180°/270°/360° vůči přírubě sání
• první stupeň osazený tvz. sacím oběžným kolem se zvětšeným průměrem vstupního otvoru zlepšuje sací schopnost čerpadla a snižuje hodnotu NPSH - výhoda při čerpání horkých nebo těkavých kapalin
• nově optimalizovaný tvar vratných kanálů v tělesech článků pro minimalizaci ztrát a zvýšení hydraulické účinnosti
• axiální vyvážení hřídele prostřednictvím vyvažovacího pístu snižuje namáhání a opotřebení ucpávky a axiálního ložiska, čímž zvyšuje jejich životnost
• na straně sání médiem mazané kluzné ložisko z wolframkarbidu, elasticky uložené pro zvýšenou odolnost vůči extrémním vibracím a rázům
• na straně výtlaku dvouřadé ložisko s kosoúhlým stykem, mazané tukem, opatřené mazacím čepem
• tepelná roztažnost rotorové části čerpadla je vyrovnávána vnitřně bez ovlivnění souososti hřídele
• standardní provedení s jednoduchou mechanickou ucpávkou dle EN 12756 a ISO 3069 L1K, neodlehčenou (U) nebo odlehčenou (B), volitelně možnost provedení s měkkou šňůrovou ucpávkou nebo s mechanickou kazetovou ucpávkou
• ucpávková komora se zvětšeným objemem, jejíž kónický tvar a cirkulační trubka, spojující komoru se sacím hrdlem, zajišťují samočištění prostoru ucpávky
• ochranné pouzdro hřídele pod ucpávkou a valivým ložiskem brání opotřebení hřídele a prodlužuje její životnost
• konstrukce navržená pro snadnější údržbu - valivé ložisko, ucpávka a vyvažovací píst jsou vyjímatelné bez demontáže přírub a patek čerpadla
• pohon zajištěn standardně pomocí přírubového elektromotoru
• spojení pohonu a čerpadla zajišťuje rozebíratelná elastická spojka

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a horká voda
• kondenzát a napájecí voda
• chladicí / otopná voda
• pitná voda
• termální voda
• mořská a brakická voda
• rozpouštědla
• maziva
• ropa
• olejové emulze
• paliva apod.

Možná použití

• dodávky vody
• posilovací systémy
• zavlažování
• odsolování
• odvodňování
• protipožární systémy
• výroba umělého sněhu
• chladící okruhy
• napájení kotlů
• čerpání kondenzátu
• dálkové chlazení a vytápění
• reverzní osmóza a nanofiltrace
• rozprašovací systémy
• vstřikovací systémy
• systémy topení, větrání a klimatizace
• mycí systémy
• úpravny vody
• elektrárny a teplárny
• těžba ropy a zpracování
• rafinérie
• doly apod.
