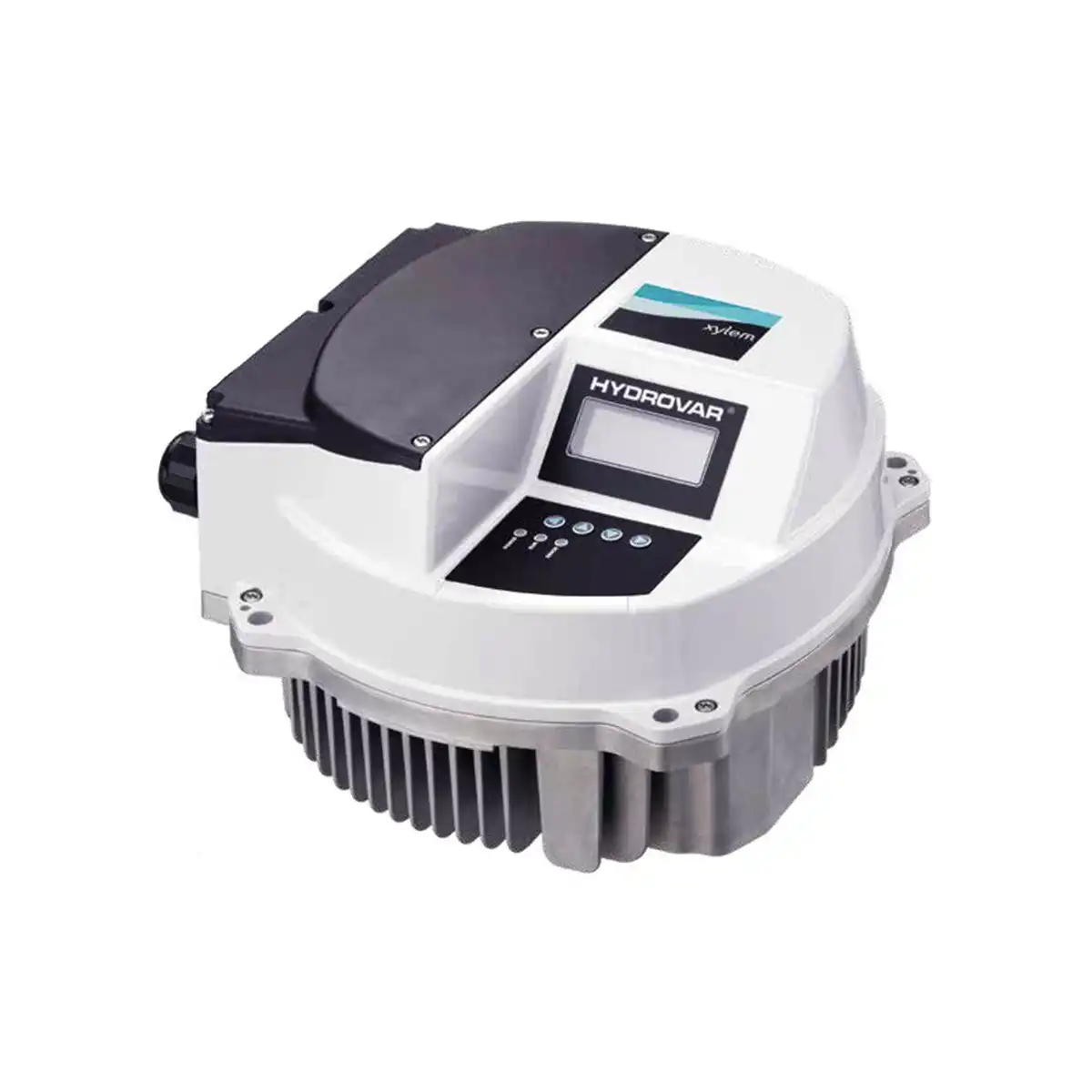

Osvědčená patentovaná regulace ITT Vogel HYDROVAR byla cíleně vyvinuta společností VOGEL PUMPEN pro řízení chodu čerpadel a čerpacích stanic. V dnešní době pravděpodobně představuje nejmodernější řídící systém čerpadel a čerpacích stanic. Jenom v České republice bylo naší společností dodáno a uvedeno do provozu více než 500 aplikací s výkony 0,75 - 200 kW (cca 40 000 v celosvětovém meřítku).

Jedinečný modulární design regulace Hydrovar nepotřebuje další přídavné ovládací jednotky a umožňuje prakticky jakékoliv uspořádání čerpadel: až 8 řídících pohonů, případně i kombinace řídících a ovládaných pohonů.

Konstrukční znaky HVM

• instalace na elektromotor
• větší flexibilita
• úspory nákladů
• nový design hardwarové části
• vylepšená struktura softwarové části
• úspory energie až do 70 %
• jednoduchá instalace „uchytit a zapnout“
• schopnost ovládání až 8 čerpadel
• krytí regulace IP 55

Možní použití regulace Hydrovar

• jednočerpadlový/vícečerpadlový systém se základním provedením regulace HYDROVAR (pouze pro plynulý rozběh a doběh čerpadla)
• jednočerpadlový/vícečerpadlový systém se řídícím provedením regulace HYDROVAR (každé čerpadlo osazené regulací obsahující frekvenční měnič, regulátor, řídící kartu, tlakový snímač)
• kombinace čerpadel osazených řídícím a základním provedením regulace HYDROVAR
• čerpadlo/dla s řídícím provedením regulace HYDROVAR, rozšířeným o releovou kartu, v kombinaci s čerpadly s konstantními otáčkami
• čerpadlo/dla se základním a řídícím provedením regulace HYDROVAR (s releovou kartou) v kombinaci s čerpadly s konstantními otáčkami

Řízení jednoho čerpadla

• Použití jednoho základního frekvenčního měniče pouze pro plynulý rozběh a doběh čerpadla
• Použití jednoho frekvenčního měniče pro úplnou regulaci otáček

Řízení více čerpadel (kaskádové ovládání releové)

• Použití jednoho řídícího čerpadla s regulací (včetně doplňkové releové karty) pro ovládání 1 - 5 čerpadel s konstantními otáčkami

Řízení více čerpadel (kaskádové ovládání sériové) přes rozhraní RS 485

• Použití několika řídících regulací anebo jedné, příp. několika řídících regulací v kombinaci se základními provedeními frekvenčního měniče (možná kombinace až 8 čerpadel)

Řízení více čerpadel (kaskádové ovládání sériové) přes rozhraní RS 485

• Použití 2 – 8 řídících provedení regulace HYDROVAR

Regulace Hydrovar se skládá ze silové části, kterou tvoří frekvenční měnič (jeho součástí je i odrušovací filtr a tlumivka) a řídící desky s procesorem (tzv. SPS). Instalovaný software obsahuje program pro řízení 1 - 8 čerpadel v popsaných kombinacích. Komunikace mezi jednotlivými čerpadly vybavenými regulacemi probíhá po sériové lince RS 485 (tzn. odpadají jakékoliv stykače). Komunikace mezi čerpadly vybavenými regulací a čerpadly s konstantními otáčkami probíhá přes releovou kartu a stykač náležité hodnoty. Přes rozhraní RS 485 je možné propojit celou ATS s nadřazeným PC.
Přehledně uspořádané MENU umožňuje nastavovat cca 80 různých parametrů, pomocí kterých lze maximálně optimalizovat provoz čerpadla/čerpací stanice.
7 hlášení informuje o provozních hodinách, poruchách společně s časem, kdy nastaly, motohodinách, okamžité frekvenci, tlaku apod. Hlášení o poruše je dále indikováno červenou kontrolkou, typ poruch je vypsán na displeji regulace.

Regulace umožňuje 5 režimů regulování:

• udržování konstantního tlaku
• udržování konstantního tlaku v závislosti na ztrátách ve výtlačném potrubí
• udržování konstantního průtoku
• udržování konstantní hladiny
• udržování konstantního diferenčního tlaku

Pro řízení čerpací stanice lze zvolit buď kaskádní připínání, nebo paralelní chod více čerpadel.

V případě kaskádového připínání doregulovává změny průtoku vždy poslední připnuté čerpadlo. Ostatní čerpadla, která jsou v provozu, pracují na jmenovitých (plných) otáčkách.

V případě paralelního chodu dojde při dosažení předávací frekvence na prvním čerpadle k připnutí dalšího čerpadla a poté doregulovávají čerpadla společně. Tento systém je vhodný zejména pro větší výkony, kde při správném nadimenzování představuje ještě výraznější úsporu energie.

Automatický záskok při poruše kteréhokoliv čerpadla, jako i střídání čerpadel po 1 až 100 hodinách, je samozřejmostí.

Blokování čerpadel/čerpacích stanic může být řešeno prostřednictvím:

• tlakového spínače
• vodivostní sondy v sacím potrubí
• hladinových elektrod
• optosnímačů v odvzdušňovacích šroubech čerpadel
• kombinace uvedených způsobů

Pro nepřímé hlídání suchoběhu lze využít softwarový parametr "conveyor limit", ve kterém se nastaví čas v sekundách, za které musí čerpadlo dosáhnout nastavené požadované hodnoty (např. tlaku). Tzn., v případě např. prasklého potrubí, chodu bez vody, zavzdušněného potrubí apod. čerpadlo požadované hodnoty za určený čas nedosáhne a vypíná.

V případě, že čerpací stanice je osazena čerpadly s řídícím provedením regulace Hydrovar, mají všechna čerpadla svůj frekvenční měnič, regulátor, řídící kartu s displejem a tlakový snímač, a tudíž 100% zálohu všech částí. Při jakékoliv poruše tak dojde k automatickému záskoku čerpadla, opět s plnou regulační schopností. Pro instalaci a zprovoznění čerpací stanice není třeba žádných dalších el. komponentů (doporučujeme pouze ochranu před přepětím).

Pro dálkový přenos dat jsou k dispozici:

• vstupní svorky pro snímač č. 1 (0-20 mA/4-20mA)
• svorky napájení vnějších snímačů 24 V (max. 100 mA)
• vstupní svorky pro snímač č. 2 (0-20 mA/4-20mA)
• aktuálnínapěťová vstupní hodnota – snímač 2
• aktuální napěťová vstupní hodnota – snímač 1
• vnější ZAP/VYP (povolení chodu)
• konfigurovatelný digitální vstup 1
• ochrana proti chodu na sucho
• vstup napěťového signálu 1
• vstup napěťového signálu 2
• vstup proudového signálu 1
• +10V vnitřní ref. pro analogový výstup
• analogový výstup 1
• analogový výstup 2
• vstup proudového signálu 2
• +24V napájení pro ovládací vstupy

Uvedené čerpací stanice zajišťují svou konstrukcí vysokou spolehlivost čerpání, snižují spotřebu elektrické energie a prodlužují životnost celého soustrojí ale i potrubí, protože provoz je zcela plynulý bez vodních rázů. Regulace otáček každého čerpadla umožňuje navíc použití čerpadel vyšších příkonů, která mají zpravidla vyšší účinnost.

Podrobný popis a návod je k dispozici v českém návodu k obsluze.

Hydrovar - dodatečná montáž

• dodatečná montáž je možná na všech asynchronních motorech, které jsou vhodné pro chod s frekvenčním měničem.
• výkon čerpadla se automaticky přizpůsobí různým požadavkům.
• regulace na konstantní tlak (zásobování vodou, posilovací stanice, atd.).
• regulace podél systémové křivky (ZTI čerpadla).
• není potřeba dalších ovládacích panelů, stykačů a zařízení pro ochranu elektromotorů.
• všechny funkce hydraulické regulace jsou v Hydrovaru již zahrnuty. Proto není zapotřebí dalších doplňujících externích regulačních zařízení.
• optimální chlazení regulace Hydrovar závisí na výkonu a otáčkách čerpadla, je zaručené ventilátorem elektromotoru.
• regulace zaručuje delší intervaly potřebné údržby vzhledem k menšímu namáhání čerpadla a el. motoru.
• jednoduchá metoda uchycení regulace Hydrovar zaručuje velmi jednoduchý, rychlý a levný systém dovybavení stávajících čerpadel regulací.
• Příklad: Oběhové čerpadlo s nominálním výkonem při provozu s částečným vytížením
