Charakteristické znaky

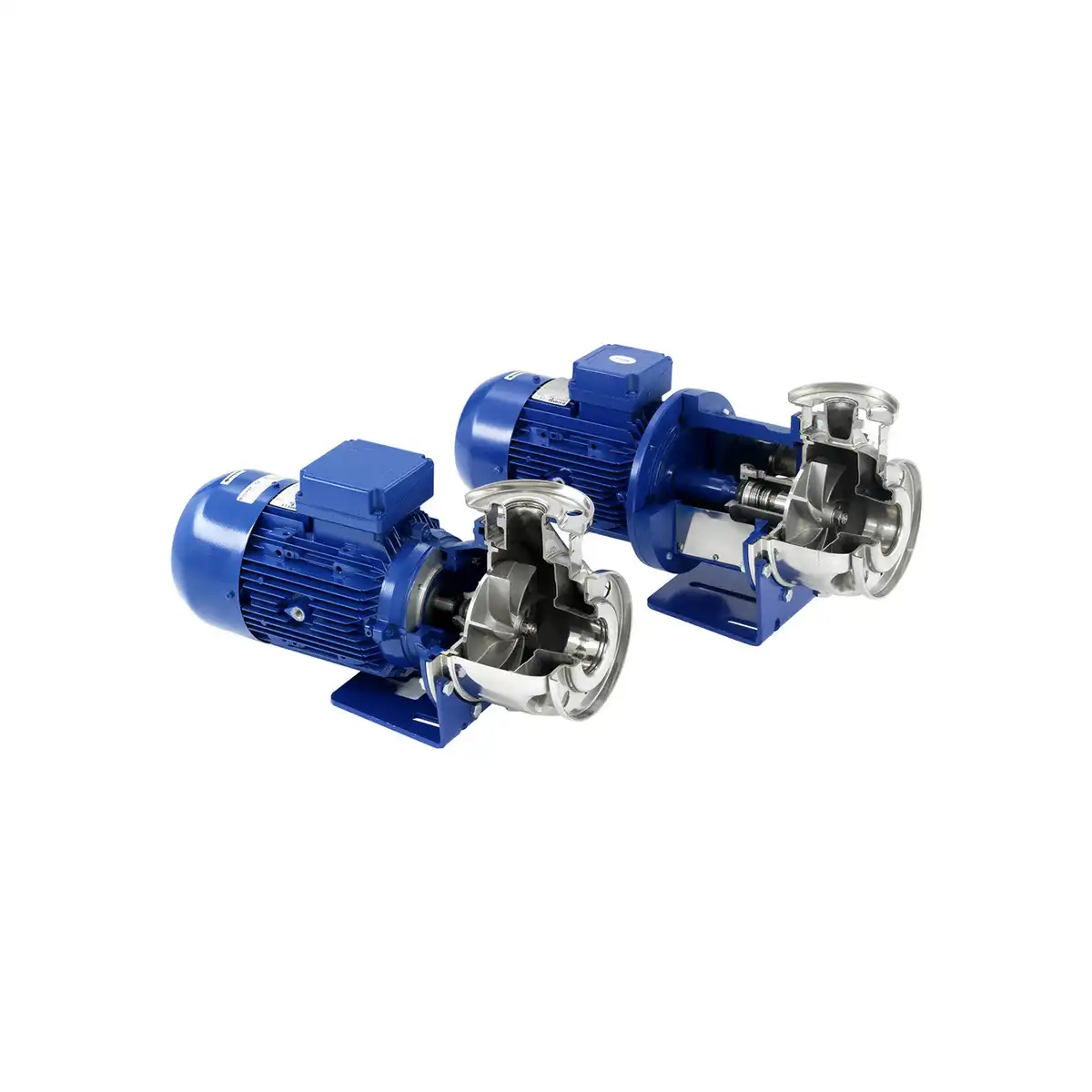

Celonerezová jednostupňová horizontální odstředivá čerpadla s axiálním sáním a výtlakem nahoru, s otevřeným oběžným kolem, v materiálovém provedení AISI 316.

• SHOE - blokové provedení bez spojky, s oběžným kolem na prodloužené hřídeli motoru.
• SHOS, SHOD - blokové provedení s adaptérem a přírubovým motorem, s hřídelí čerpadla spojenou s motorem násuvnou tuhou spojkou.

Čerpané množství

• max. 56 m3/h

Dopravní výška

• max. 50 m

Otáčky motoru

• 1450 / 2900 min-1

Velikost čerpadla / výtlaku

• DN 25 až DN 50 - výtlačná strana

Teplota čerpané kapaliny

• -10 °C až +120 °C

Max. dovolený tlak

• 12 bar

Max. velikost suspendovaných částic

• ø 20-22 mm - čerpadla DN 25-32
• ø 30 mm - čerpadla DN 40
• ø 40 m - čerpadla DN 50

Příkon motoru

• 1,1 kW až 11 kW - 2pólový motor
• 0,37 kW až 1,5 kW - 4pólový motor

Konstrukční znaky

Otevřené vířivé oběžné kolo z lité korozivzdorné oceli AISI 316, axiální sání, výtlak radiálně nahoru. Těleso čerpadla bez difuzoru a bez dutin, pro snadnější čištění a údržbu. Kompaktní bloková konstrukce s elektromotorem. Verze SHOE - oběžné kolo osazené přímo na prodloužené hřídeli elektromotoru. Verze SHOS a SHOD - provedení s lucernou a adaptérem, s hřídelí čerpadla nasunutou na hřídeli motoru, tuhé rozebíratelné spojení. Konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek tělesa čerpadla. Sací a výtlačné hrdlo s přírubou dle EN 1092-1 (ex UNI 2236) a DIN 2532. Jednoduchá mechanická ucpávka dle EN 12756 (ex DIN 24960) standardně v materiálovém provedení SiC/SiC/FPM. Dvojitá mechanická ucpávka u verze SHOD. O-kroužky z FPM. Montážní podstavec.

Na požádání

• Protipříruby z nerezi AISI 316, příp. pozink;
• Možnost dodávky mezipříruby se šroubením pro instalaci tlakového snímače, příp. manometru;
• Distanční podložky pro motor a čerpadlo;
• Šrouby a matice z nerezi AISI 316

Čerpaná média

• Čistá a mírně znečištěná média se suspendovanými částicemi do 20 až 40 mm;
• Studená a teplá voda;
• Středně viskózní média;
• Mírně agresivní chemické roztoky a sloučeniny apod.

Možná použití

• Oplachování kovových součástek;
• Povrchová úprava součástek;
• Praní plodin v balírnách;
• Procesy v potravinářství;
• Oplachování lahví;
• Barvírny a textilní průmysl;
• Zařízení pro cirkulaci a přečerpávání mírně viskózních a mírně chemicky agresivních kapalin;
• Průmyslové pračky a komerční myčky nádobí;
• Sanitární systémy;
• Zdravotní systémy;
• Odpadové hospodářství apod.
