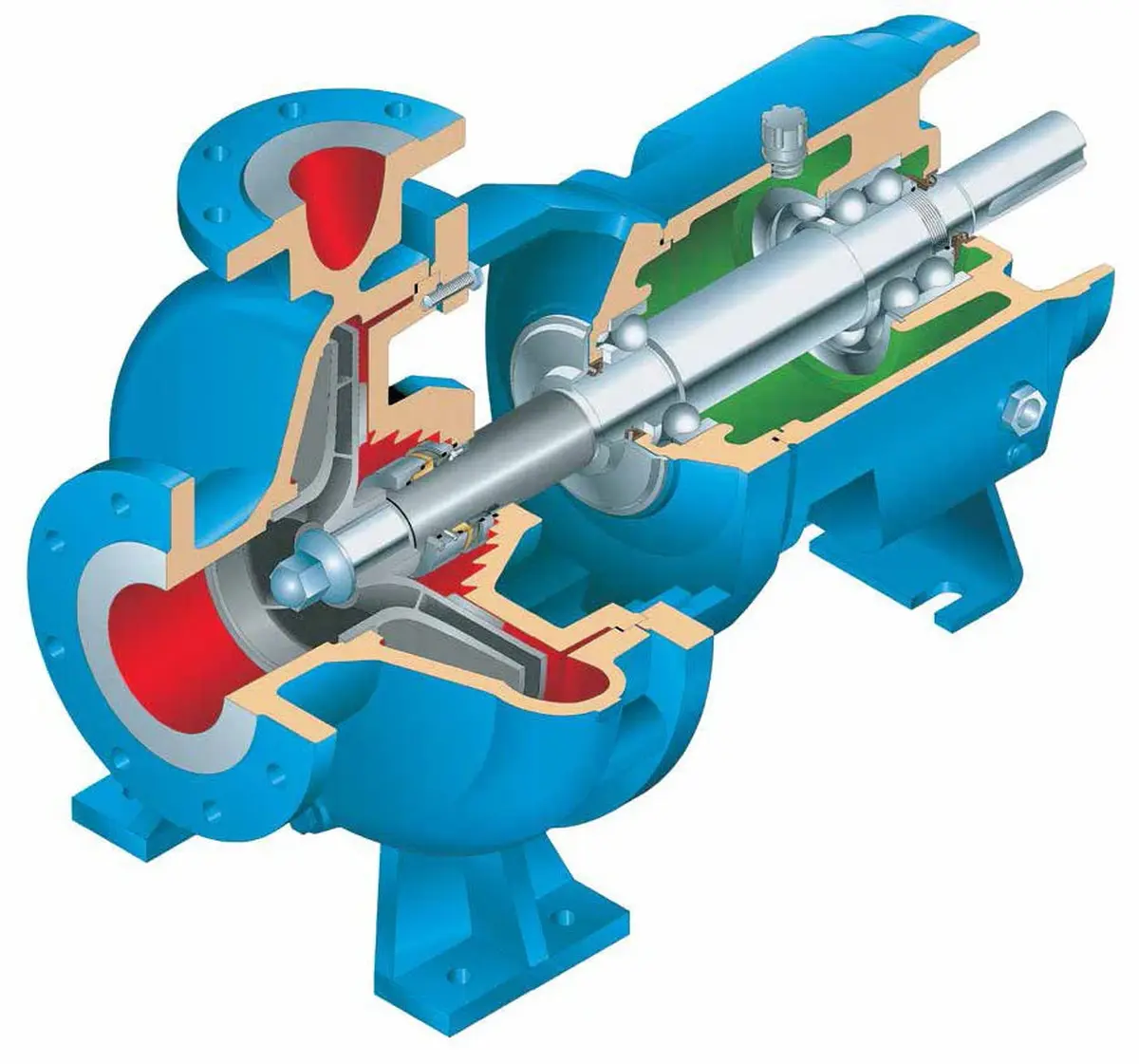

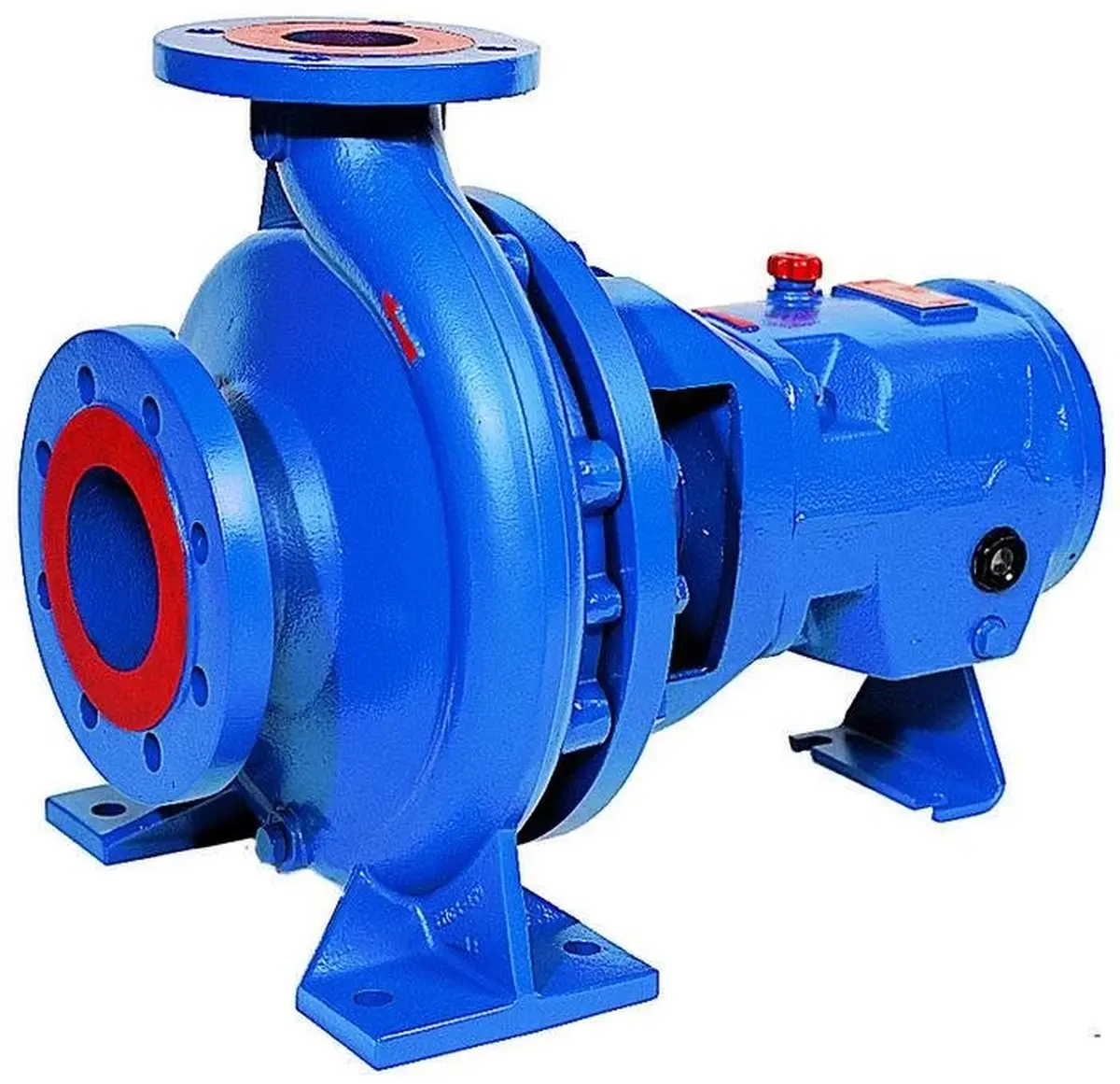

• průtok do:  450 m3/h
• výtlačná výška do:  150 m
• otáčky:  1450 / 2900 min-1

• DN 25 až DN 150  - výtlačná strana

• -40 °C až +140 °C

• do 16 bar

• robustní odlévané těleso s výtlačným hrdlem nahoru (zabraňuje zavzdušnění čerpadla) a s integrovanými litými patkami, umožňující maximální přenos zatížení a sil z potrubí
• zesílení tělesa pláště minimálně o 3 mm pro lepší odolnost vůči korozi a opotřebení, maximalizuje životnost čerpadla při použití na korozivní a abrazivní média
• konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek spirální skříně
• standardní 3/8" vypouštěcí zátka pro odvodnění tělesa
• vyměnitelný těsnící kruh čerpadla s volitelným materiálovým provedením pro zajištění minimální vůle oběžného kola v tělese čerpadla, zajišťuje stabilně trvalý hydraulický výkon čerpadla

• uzavřené oběžné kolo vyrobené metodou přesného lití zajišťuje maximální hydraulický výkon a nízkou hodnotu NPSH
• doporučeno dle ISO 5199 pro maximální životnost mechanické ucpávky
• standardně využívané zpětné lopatky nebo odlehčovací otvory redukují axiální síly na hřídeli a tlak v ucpávkové komoře a tím prodlužují životnost ložisek a těsnění hřídele
• zajištěno lícovacím perem a uzavřenou maticí

• standardní mechanická ucpávka dle DIN 24960 L1ku
• patentem chráněné "cyklónové" provedení ucpávkové komory zlepšuje mazání a chlazení, snižuje opotřebení pevnými částicemi a prodlužuje tak životnost mechanické ucpávky
• spolehlivé utěsnění tělesa čerpadla prostřednictvím plochého těsnění zabraňuje vytlačení těsnění, chrání tak přilehlé části proti korozi a zabezpečuje snadnější údržbu

• tuhá konstrukce jednoho kusu - násuvná hřídelová spojka zmenšuje toleranční odchylku hřídele čerpadla od hřídele motoru, díky tomu je uložení hydrauliky přesnější
• standardní provedení z materiálu duplex (1.4462) pro maximální odolnost vůči korozi

• robustní konstrukce hřídele snižuje průhyb hřídele na méně než 0,05 mm
• uložení hřídele je dimenzováno na životnost ložiska delší než 17.500 provozních hodin
• hřídel z chromované oceli (1.4021) zaručuje spolehlivý přenos výkonu a ochranu proti korozi jak ze strany čerpadla, tak ze strany spojky

• umožňuje bezpečné a pevné ustavení tělesa čerpadla vůči kozlíku

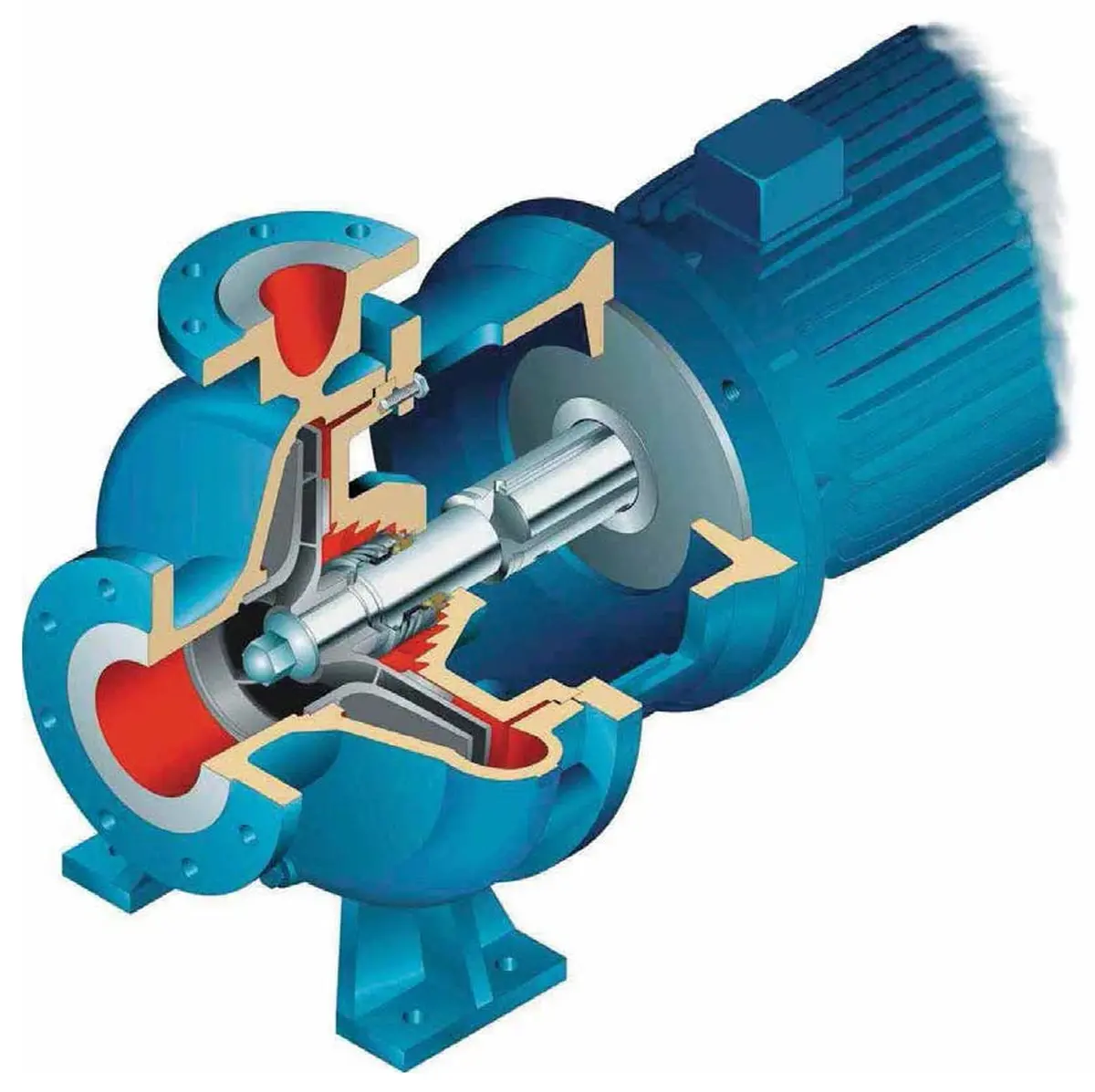

• není zapotřebí spojky a základové desky = úspora nákladů
• kompaktní provedení pro instalace s nedostatkem místa
• možnost spojení s jakýmkoliv IEC V1/B5 přírubovým elektromotorem

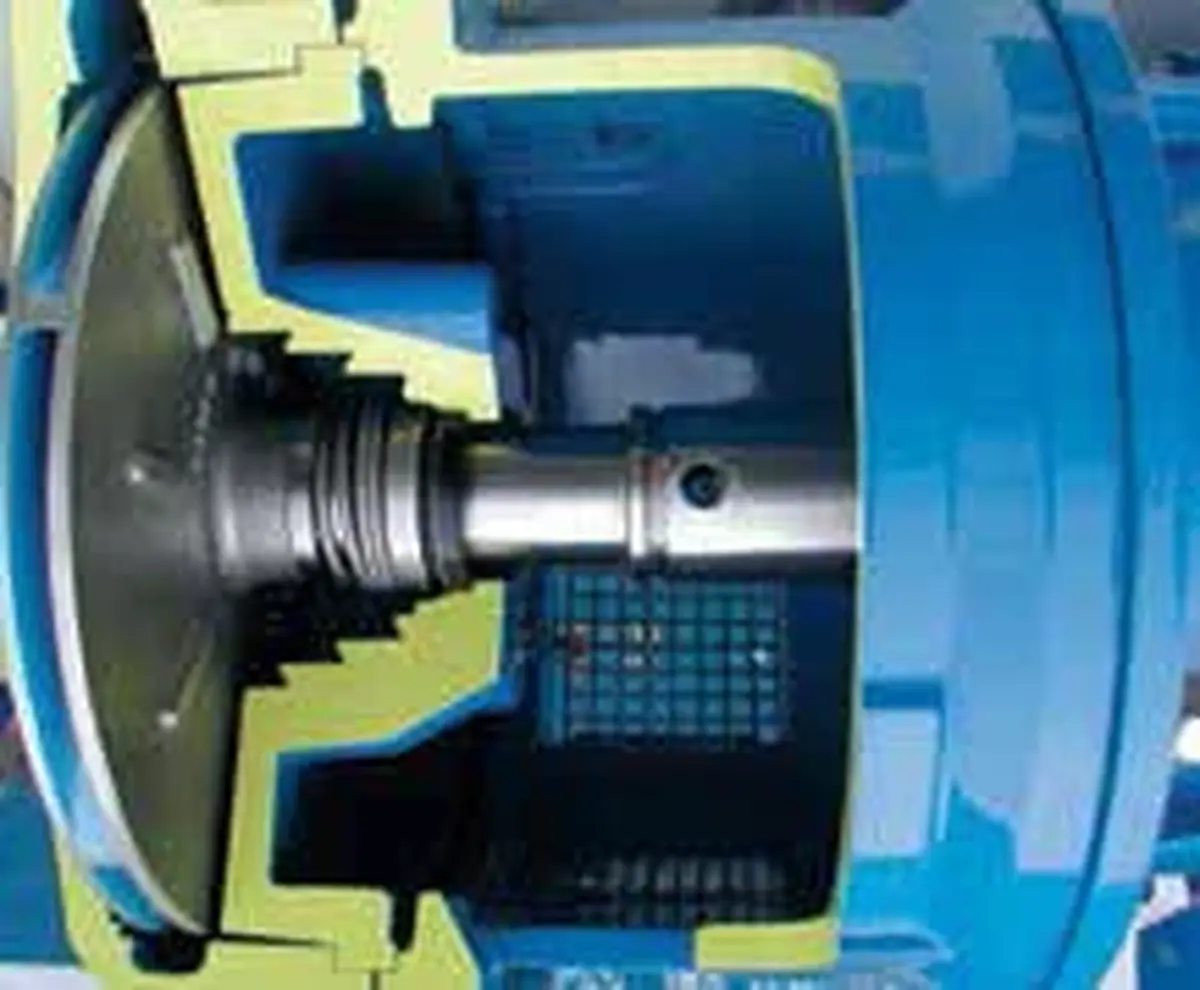

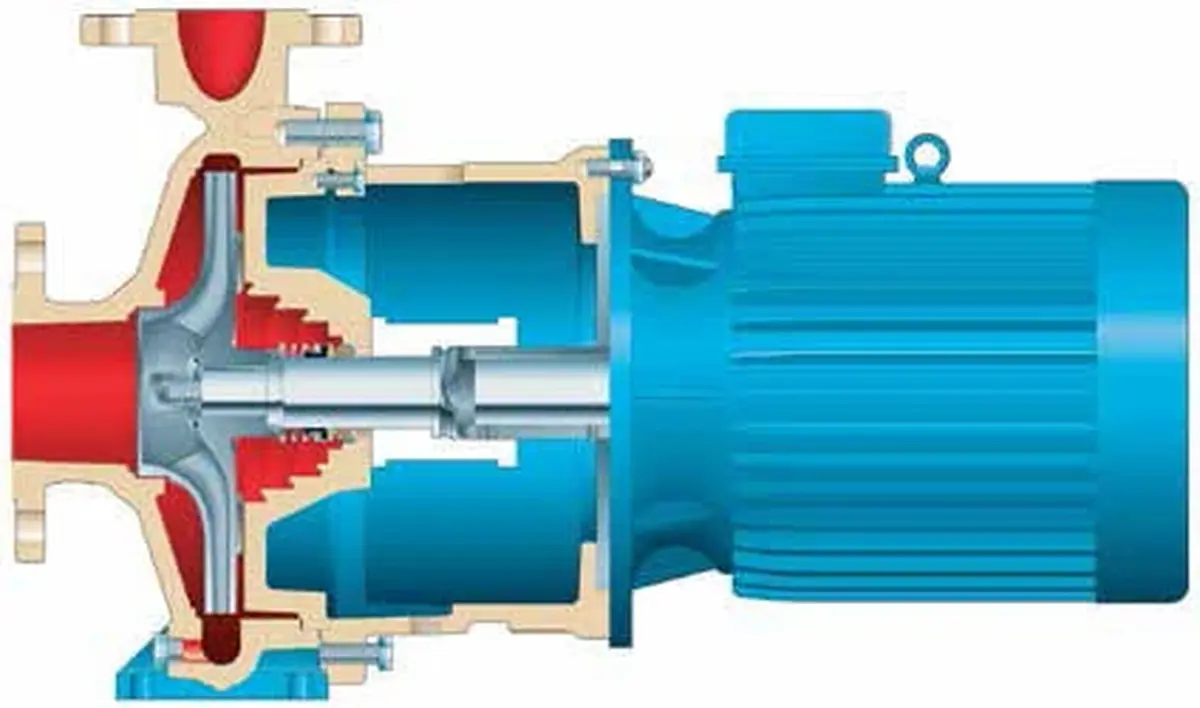

• patentovaná konstrukce velkoobjemové ucpávkové komory uvnitř opatřená spirálovitě se rozšiřující drážkou navržená pro prodloužení životnosti ucpávky
• drážkování v ucpávkové komoře zabraňuje hromadění vzduchu nebo plynů v prostoru ucpávky, dochází k samoodvzdušnění ucpávkové komory
• zároveň drážkování v ucpávkové komoře napomáhá vyplavování tuhý částic v čerpaném médiu z prostoru ucpávky, čímž snižuje její opotřebení
• radiálně se rozšiřující ucpávková komora díky svému velkému objemu zlepšuje mazání a chlazení ucpávky
• čerpadla vyhovují standardům dle ISO 3096/ DIN 24960.

• správná volba materiálového provedení ucpávky je základním faktorem určujícím životnost ucpávky - široká nabídka
• konstrukčních a materiálových variant ucpávek umožňuje volit ucpávku dle konkrétní aplikace
• standardní ucpávková komora vyhovující formátu ISO 3096 (DIN 24960) v kombinaci s vlastnostmi ucpávkové komory kuželovitého tvaru
• mechanické ucpávky Vogel:
• stacionární
• odlehčené
• bez pohyblivých O-kroužků
• pružení ucpávky s možností umístění mimo čerpané médium
• jednoduchá instalace vzhledem k integrovanému pouzdru hřídele

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a teplá voda
• kondenzát
• olej, solanka, louhy a kyseliny
• suspenze
• apod.

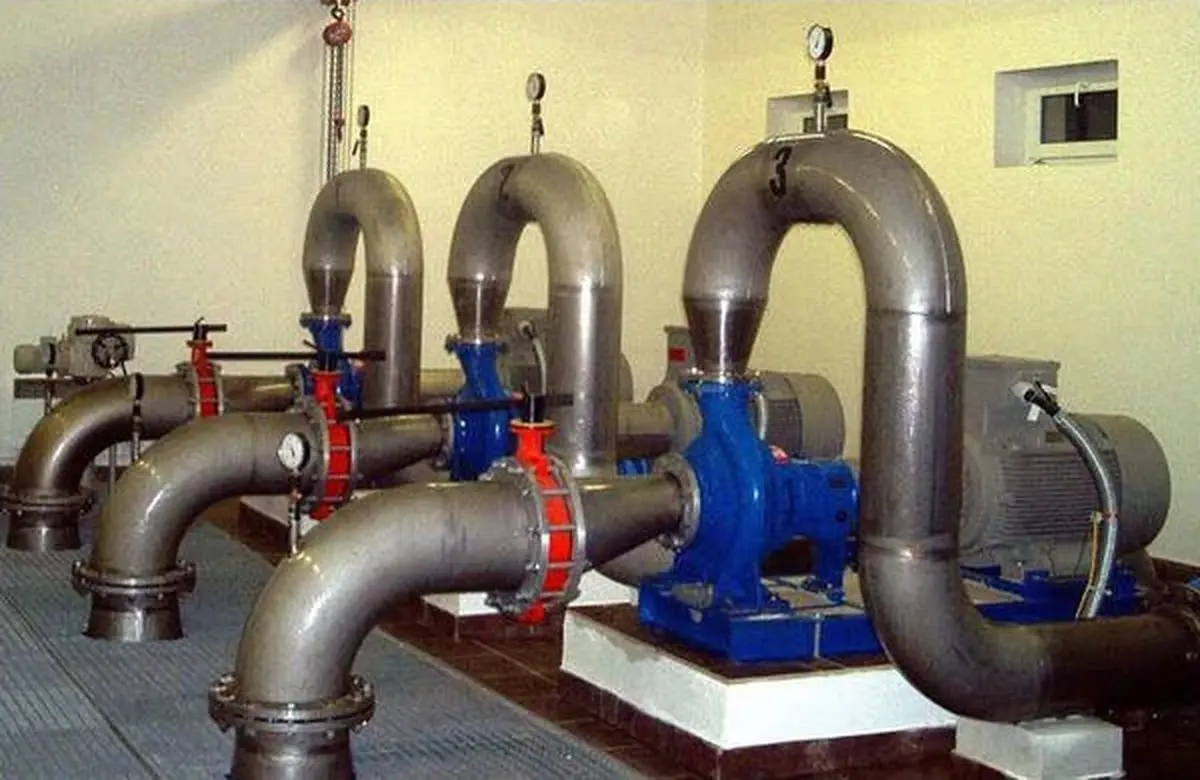

• Možná použití
• zásobování vodou a distribuce vody
• chladící procesy a oběhy, příp. doprava horké vody v průmyslu a v systému budov
• cirkulace horké vody
• centrální vytápění
• potravinářský průmysl
• filtrační systémy, ultrafiltrace
• oplachování
• galvanizace a lakovny apod.

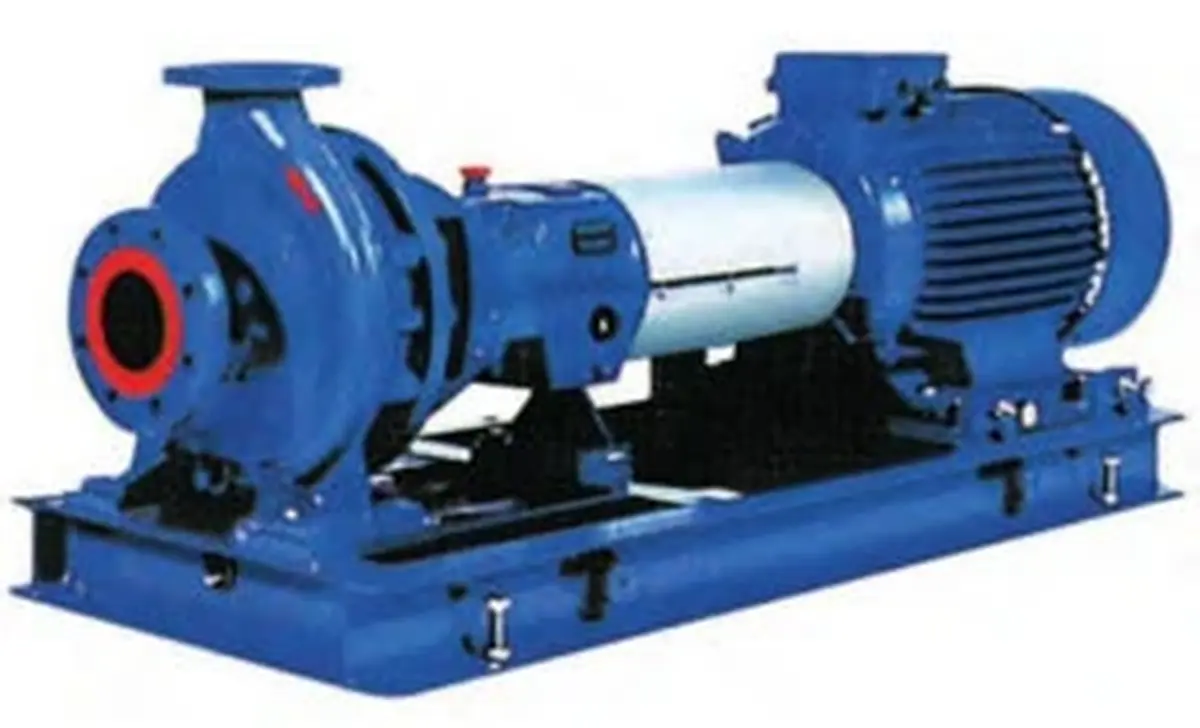

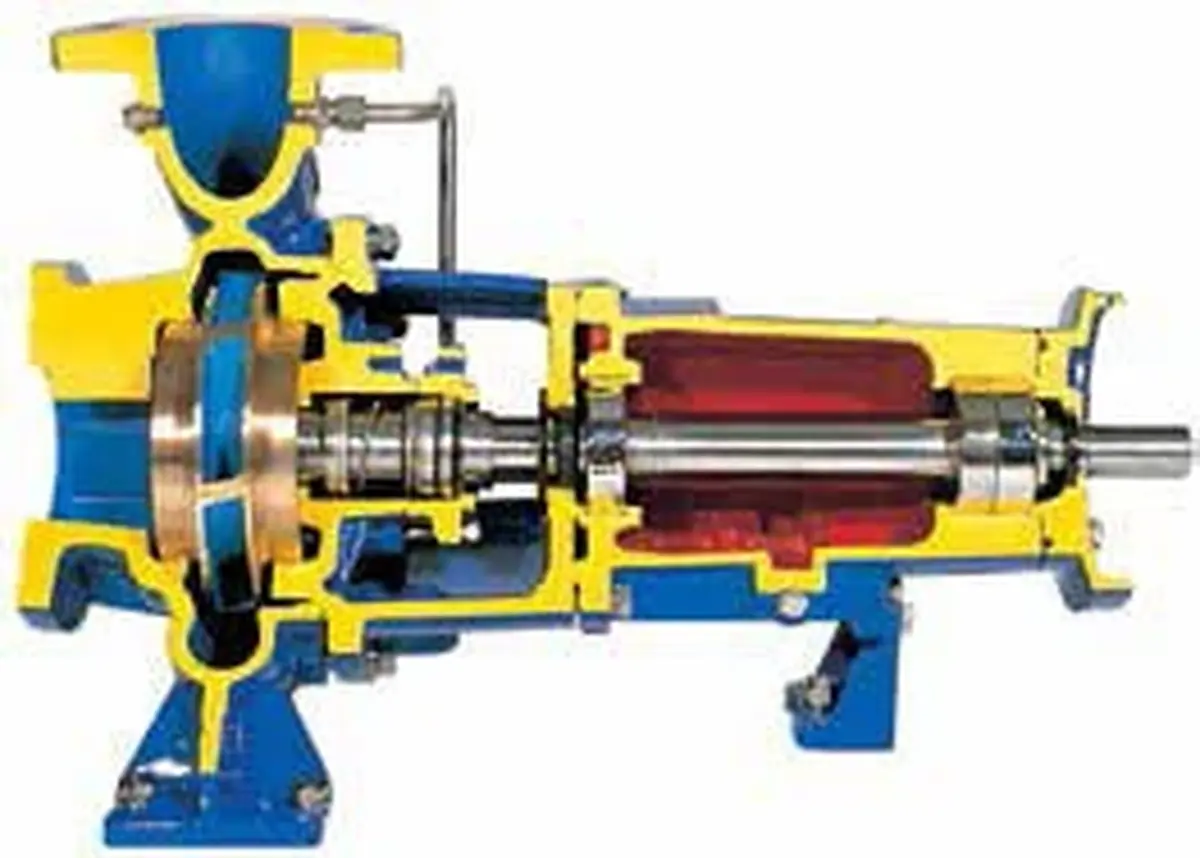

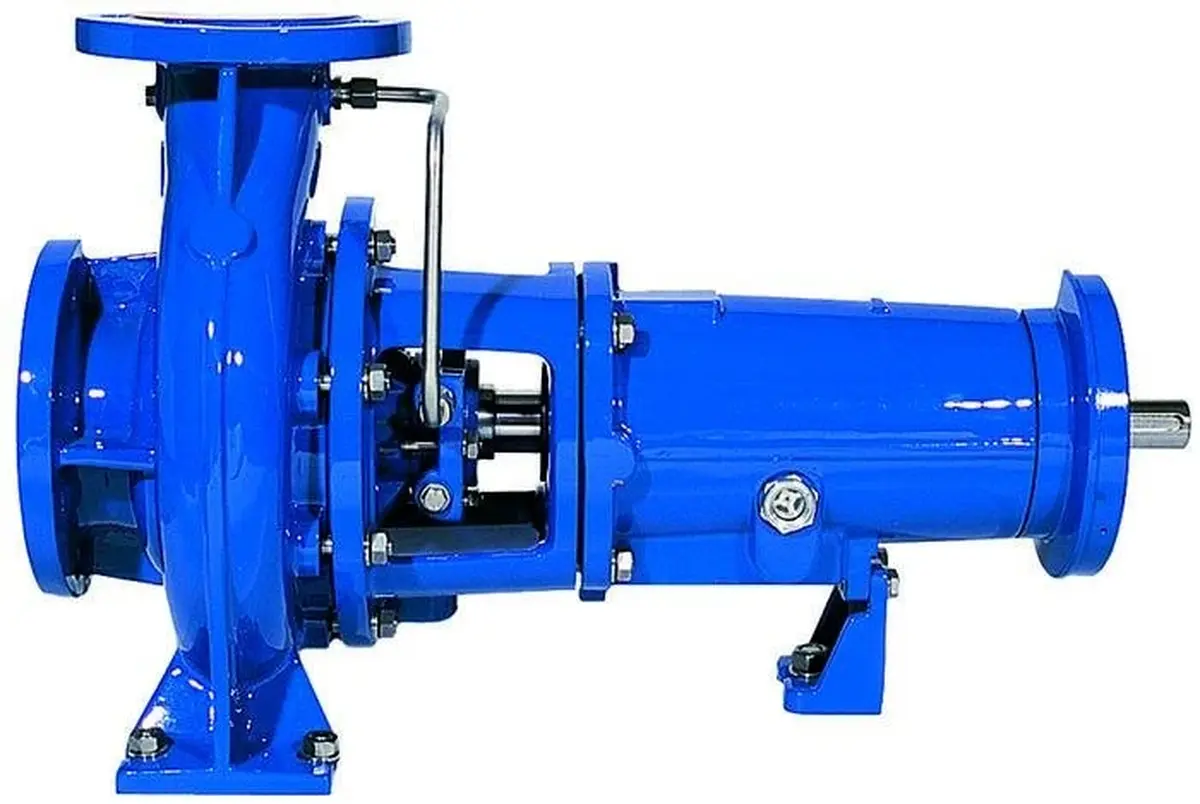

Procesní čerpadlo dle standardu ISO 5199, pro tlaky do 16 bar, se zesílenou konstrukcí (heavy duty design).Robustní jednostupňové spirální horizontální odstředivé čerpadlo s axiálním sáním a výtlakem nahoru, v kozlíkovém provedení se zesíleným uložením hřídele, s rozebíratelnou pružnou spojkou, montované na společném základovém rámu s motorem.

Rozsah výkonů

• průtok do:  4600 m3/h
• výtlačná výška do:  170 m
• otáčky:  1450 / 1750 min-1

Velikosti čerpadel

• DN 125 až DN 600  - výtlačná strana

Teplota čerpané kapaliny

• max. +180 °C

Max. přípustný tlak

• do 12 / 16 bar

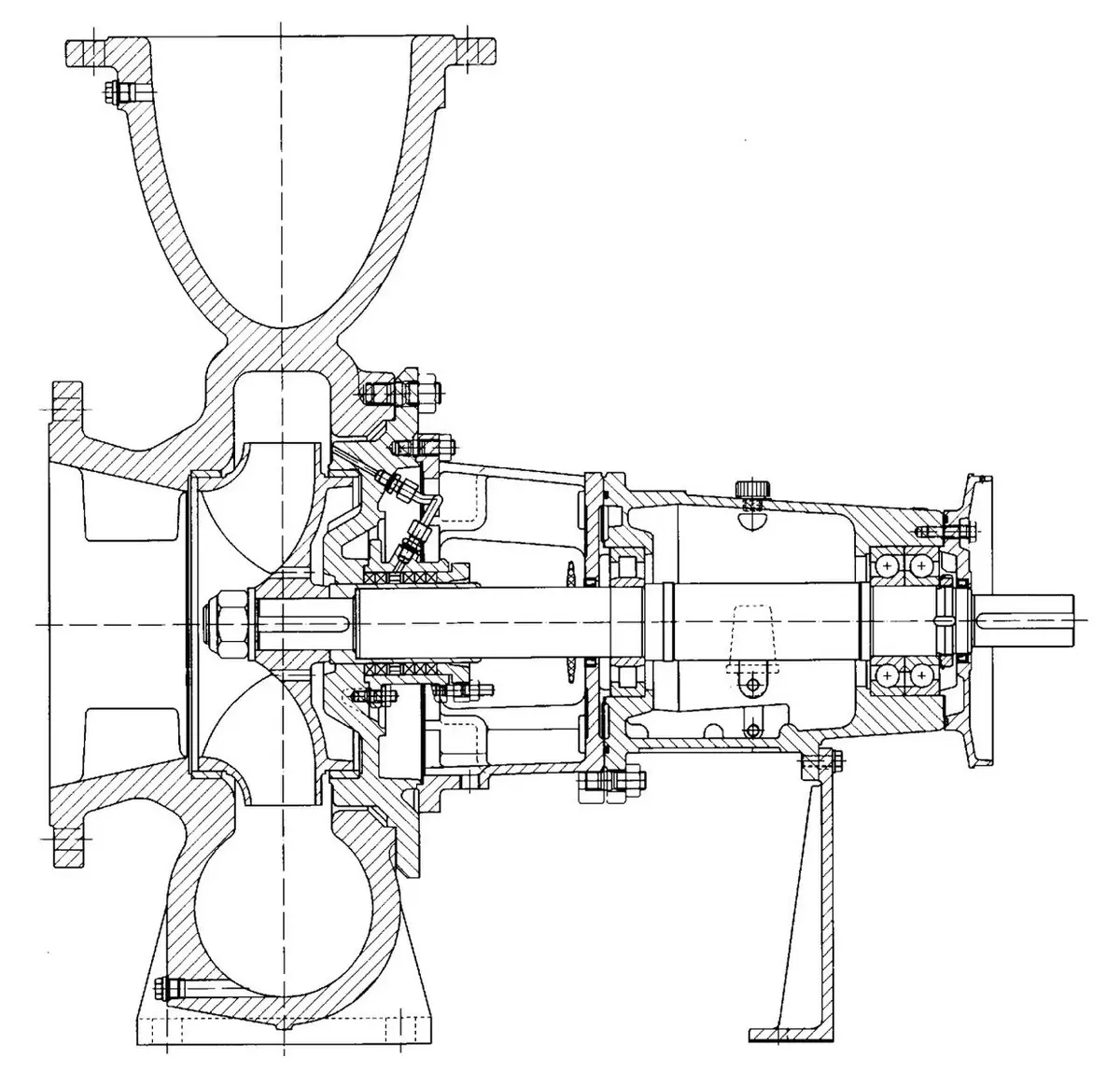

Konstrukční znaky

• robustní odlévaná spirální skříň s axiálním sacím přírubovým hrdlem a radiálním výtlačným přírubovým hrdlem, odlévané uzavřené oběžné kolo
• zesílené uložení hřídele v kozlíku, s jednořadým kuličkovým ložiskem na straně čerpadla, s dvouřadým ložiskem s kosoúhlým stykem na straně motoru pro vyvážení a vysokou schopnost přenosu sil v obou směrech
• konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek spirální skříně
• průměr a konstrukce hřídele zabezpečují nízkou toleranční odchylku hřídele
• trvanlivá, olejem mazaná, ložiska určená pro vysoké zatížení předurčují čerpadlo pro aplikace s nepřetržitým provozem
• vzdálenost mezi ložisky větší než převis oběžného kola
• u všech nerezových provedení čerpadla konstrukce se suchou hřídelí - hřídel chráněná utažením matice a ochranného pouzdra hřídele
• široké možnosti utěsnění hřídele - měkkou ucpávkou s externím proplachem, chlazenou mechanickou ucpávkou, mechanickou ucpávkou dle EN 12756, jednoduchou mechanickou ucpávkou, dvojitou mechanickou ucpávkou nebo kazetovou mechanickou ucpávkou

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a teplá voda
• kondenzát a deionizovaná voda
• glykol a glykolové roztoky, olej, solanka, kyseliny
• papírové suspenze do 1,2 % apod.

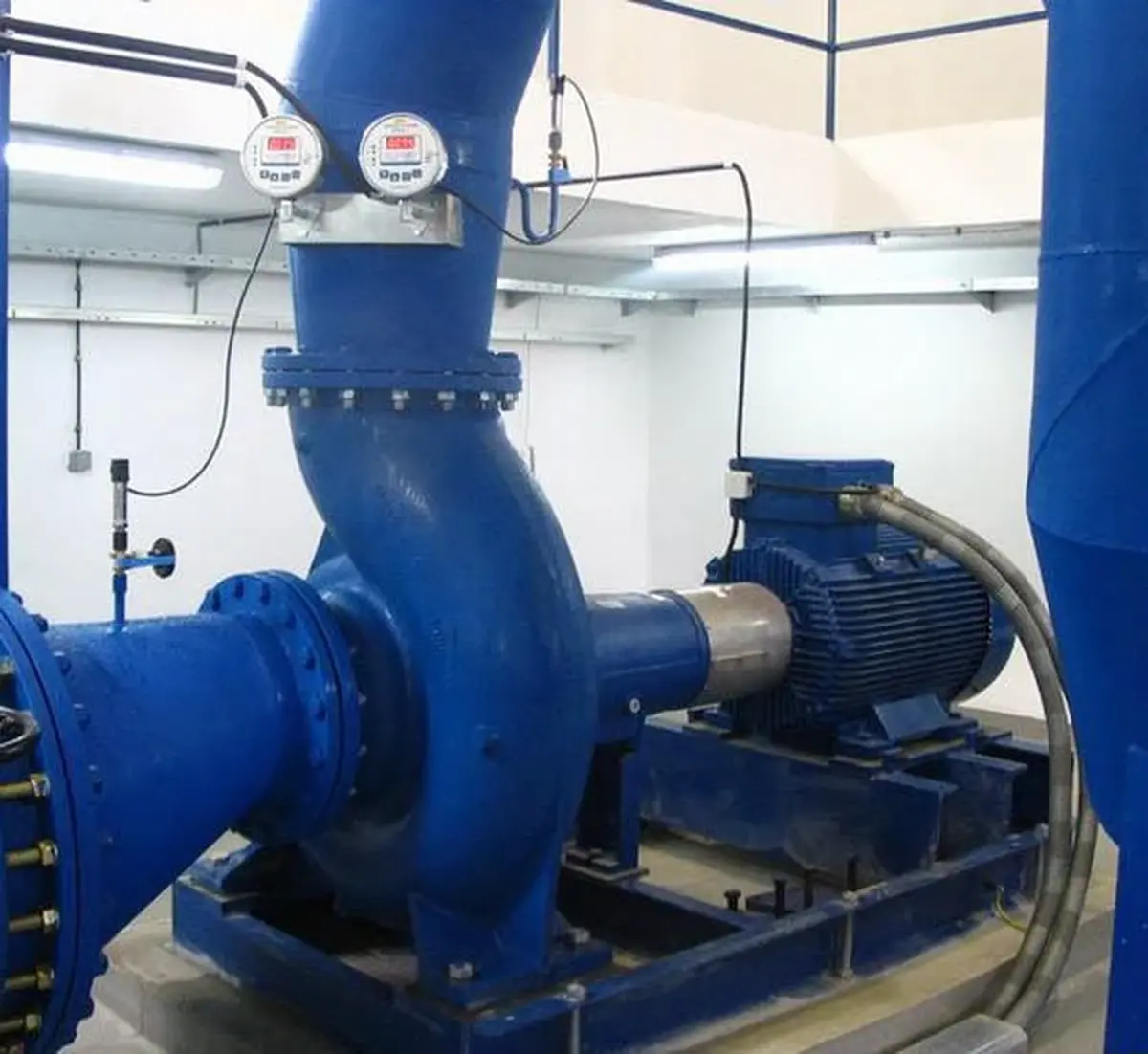

Možná použití

• zásobování vodou a distribuce vody
• chemický průmysl
• hutnický a důlní průmysl
• cukrovarnické aplikace
• papírenský průmysl a celulózky apod.

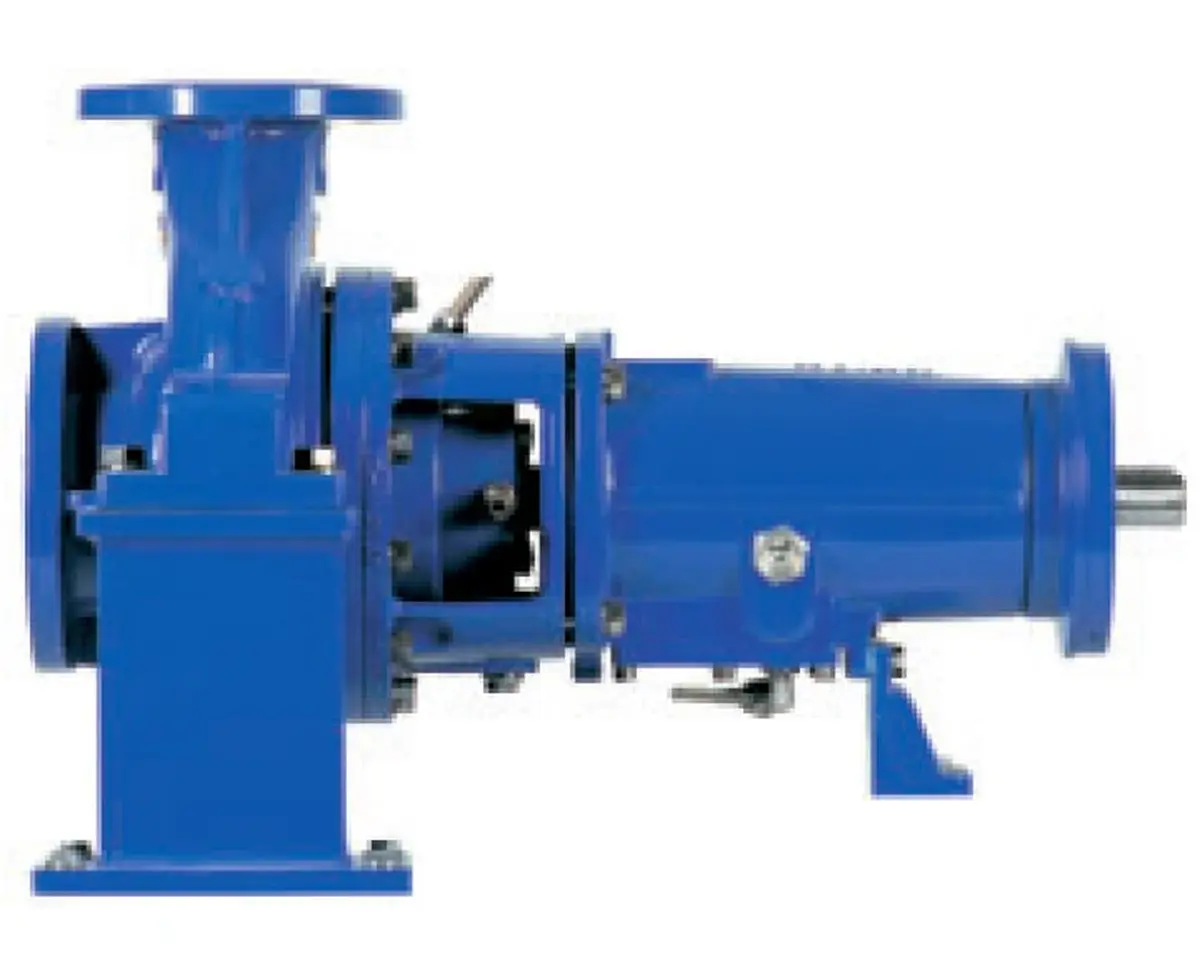

Procesní čerpadlo dle standardu ISO 5199 - zesílená verze čerpadla LS pro tlaky do 25 bar a vyšší teploty, se zesílenou konstrukcí (heavy duty design).Robustní jednostupňové spirální horizontální odstředivé čerpadlo s axiálním sáním a výtlakem nahoru, v kozlíkovém provedení se zesíleným uložením hřídele, s rozebíratelnou pružnou spojkou, montované na společném základovém rámu s motorem.

Rozsah výkonů

• průtok do:  4600 m3/h
• výtlačná výška do:  170 m
• otáčky:  1450 / 1750 min-1

Velikosti čerpadel

• DN 125 až DN 600  - výtlačná strana

Teplota čerpané kapaliny

• max. +180 °C  - verze LC
• max. +210 °C  - verze LCP

Max. přípustný tlak

• do 25 bar

Konstrukční znaky

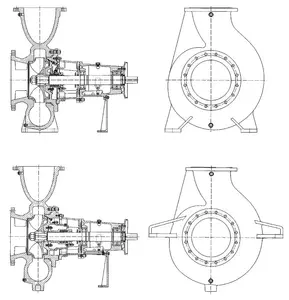

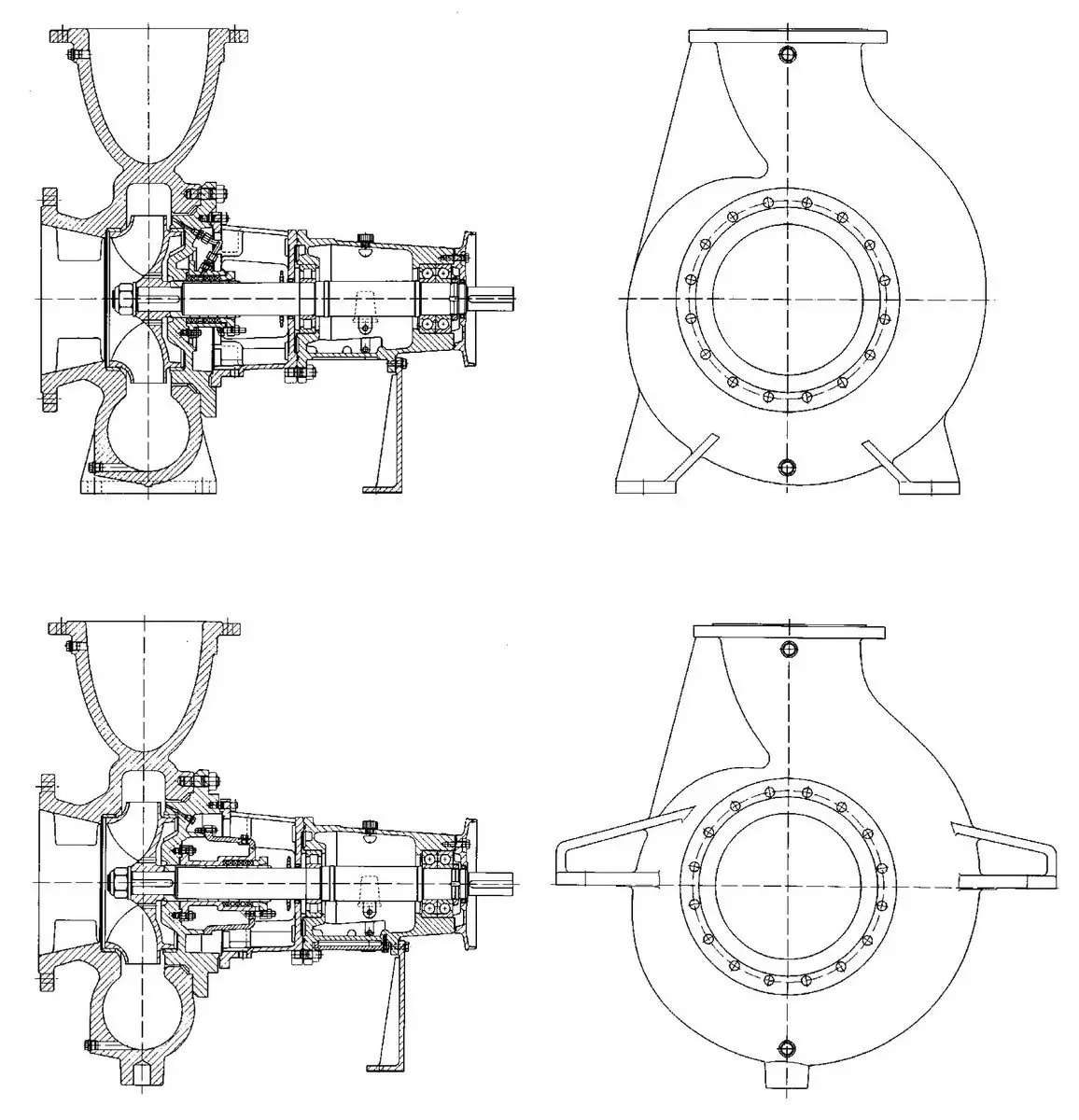

• provedení LC se spirální částí čerpadla s integrovanými patkami pro ukotvení k podlaze, maximální provozní teploty 180 °C
• provedení LCP s patkami pro ukotvení čerpadla umístěnými ve středu spirály čerpadla, pro provozní teploty do 210 °C
• robustní odlévaná spirální skříň s axiálním sacím přírubovým hrdlem a radiálním výtlačným přírubovým hrdlem, odlévané uzavřené oběžné kolo
• zesílené uložení hřídele v kozlíku, s jednořadým kuličkovým ložiskem na straně čerpadla, s dvouřadým ložiskem s kosoúhlým stykem na straně motoru pro vyvážení a vysokou schopnost přenosu sil v obou směrech
• konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek spirální skříně
• průměr a konstrukce hřídele zabezpečují nízkou toleranční odchylku hřídele
• trvanlivá, olejem mazaná, ložiska určená pro vysoké zatížení předurčují čerpadlo pro aplikace s nepřetržitým provozem
• vzdálenost mezi ložisky větší než převis oběžného kola
• u všech nerezových provedení čerpadla konstrukce se suchou hřídelí - hřídel chráněná utažením matice a ochranného pouzdra hřídele
• široké možnosti utěsnění hřídele - měkkou ucpávkou s externím proplachem, chlazenou mechanickou ucpávkou, mechanickou ucpávkou dle EN 12756, jednoduchou mechanickou ucpávkou, dvojitou mechanickou ucpávkou nebo kazetovou mechanickou ucpávkou

Čerpaná média

• čistá a mírně znečištěná média (bez větších tuhých částic)
• studená a teplá voda
• kondenzát a deionizovaná voda
• glykol a glykolové roztoky, olej, solanka, kyseliny
• papírové suspenze do 1,2 % apod.

Možná použití

• zásobování vodou a distribuce vody
• chemický průmysl
• hutnický a důlní průmysl
• cukrovarnické aplikace
• papírenský průmysl a celulózky apod.
