Robustní procesní čerpadla navržená v souladu se standardy ISO 2858 a ISO 5199. Kozlíkové a blokové provedení. Servis hydrauliky a ložisek bez nutnosti demontáže potrubí.

Konstrukce: Jednostupňové spirální horizontální odstředivé čerpadlo s axiálním sáním a radiálním výtlakem. Dostupné ve třech modelových variantách. Volitelné materiálové provedení.

Charakteristické znaky

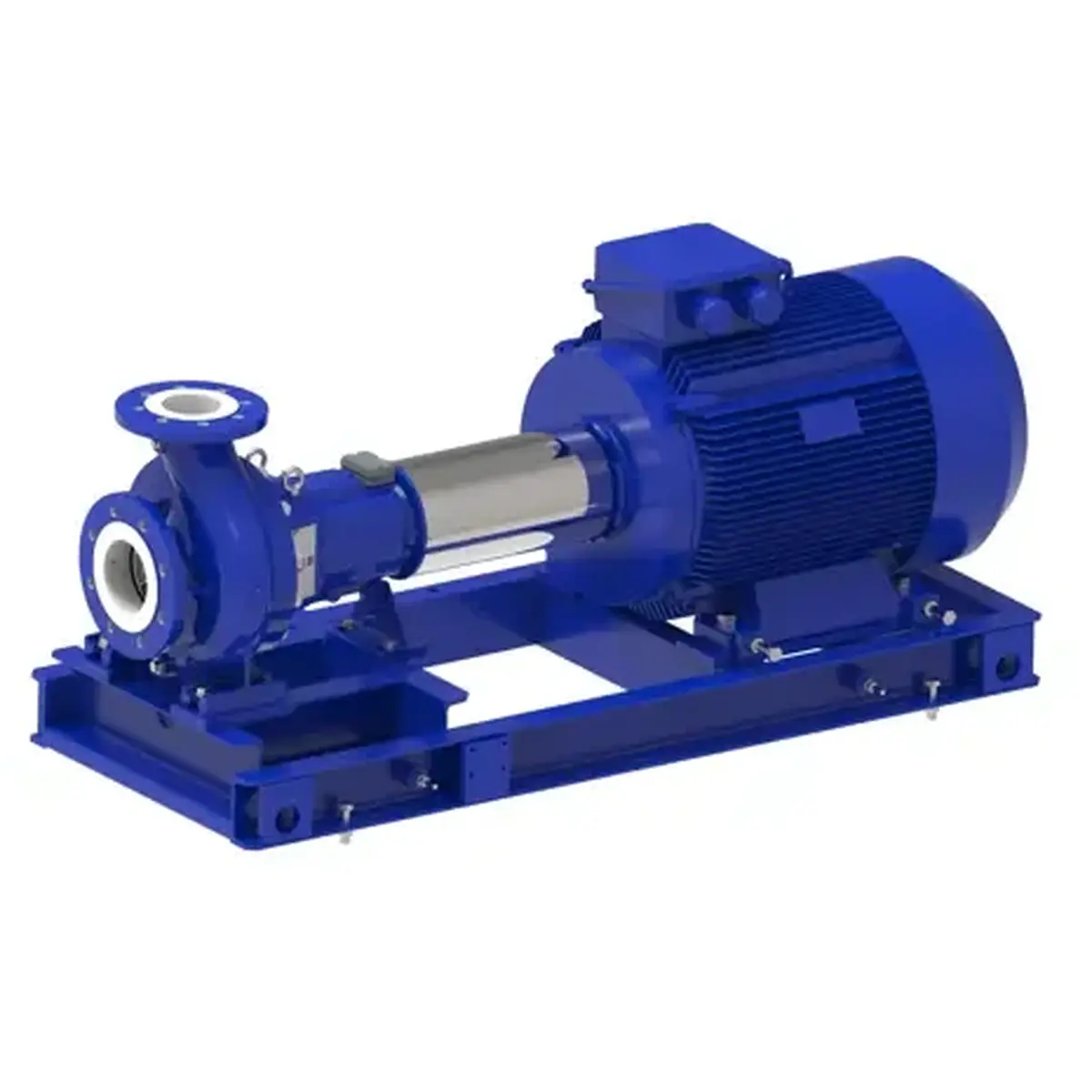

• Kozlíkové provedení s rozebíratelnou pružnou spojkou s mezikusem, montované na společném základovém rámu s motorem (e-IXPC).
• Na vyžádání rovněž v provedení s rozebíratelnou pružnou spojkou bez mezikusu (e-IXPF).

Čerpané množství

• max.  650 m3/h pro 2pólový motor
• max.  1300 m3/h pro 4pólový motor
• max.  820 m3/h pro 6pólový motor

Dopravní výška

• max.  160 m pro 2pólový motor
• max.  65 m pro 4pólový motor
• max.  28 m pro 6pólový motor

Otáčky motoru

• 2900 / 1450 / 960 min-1

Velikost čerpadla / výtlaku

• DN 25 až DN 125 pro 2pólový motor
• DN 25 až DN 250 pro 4pólový motor
• DN 100 až DN 250 pro 6pólový motor

Teplota čerpané kapaliny

• -40 °C až +180 °C

Max. dovolený tlak

• 16 bar pro nerezovou ocel AISI316
• 25 bar pro tvárnou litinu a duplexní ocel

Příkon motoru

• 1,5 kW až 200 kW  - 2pólový motor
• 1,1 kW až 90 kW  - 4pólový motor
• 1,1 kW až 30 kW  - 6pólový motor

Konstrukční znaky

Těleso čerpadla

• Robustní odlévaná spirální skříň s axiálním sacím přírubovým hrdlem a radiálním výtlačným přírubovým hrdlem (zabraňuje zavzdušnění čerpadla), s integrovanými litými patkami, umožňující maximální přenos zatížení a sil z potrubí.
• Vyměnitelné těsnicí kruhy z duplexní oceli před a za oběžným kolem pro zajištění minimální vůle oběžného kola v tělese čerpadla a stabilně trvalý hydraulický výkon čerpadla.
• Konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek spirální skříně.
• Standardní vypouštěcí zátka pro odvodnění tělesa.

Oběžné kolo

• Uzavřené oběžné kolo vyrobené metodou přesného lití zajišťuje maximální hydraulický výkon a nízkou hodnotu NPSH.
• Doporučeno dle ISO 5199 pro maximální životnost mechanické ucpávky.
• Standardně využívané odlehčovací otvory redukují axiální síly na hřídeli a tlak v ucpávkové komoře a tím prodlužují životnost ložisek a těsnění hřídele.
• Zajištěno lícovacím perem a uzavřenou maticí.

Těsnění hřídele

• Velký počet variant hřídelové ucpávky nabízí maximální flexibilitu těsnění.
• Patentované cyklónové provedení ucpávkové komory zlepšuje mazání a chlazení, snižuje opotřebení pevnými částicemi a prodlužuje tak životnost mechanické ucpávky.
• Spolehlivé utěsnění tělesa čerpadla prostřednictvím O-kroužku nebo plochého těsnění zabraňuje vytlačení těsnění, chrání tak přilehlé části proti korozi a zabezpečuje snadnější údržbu.

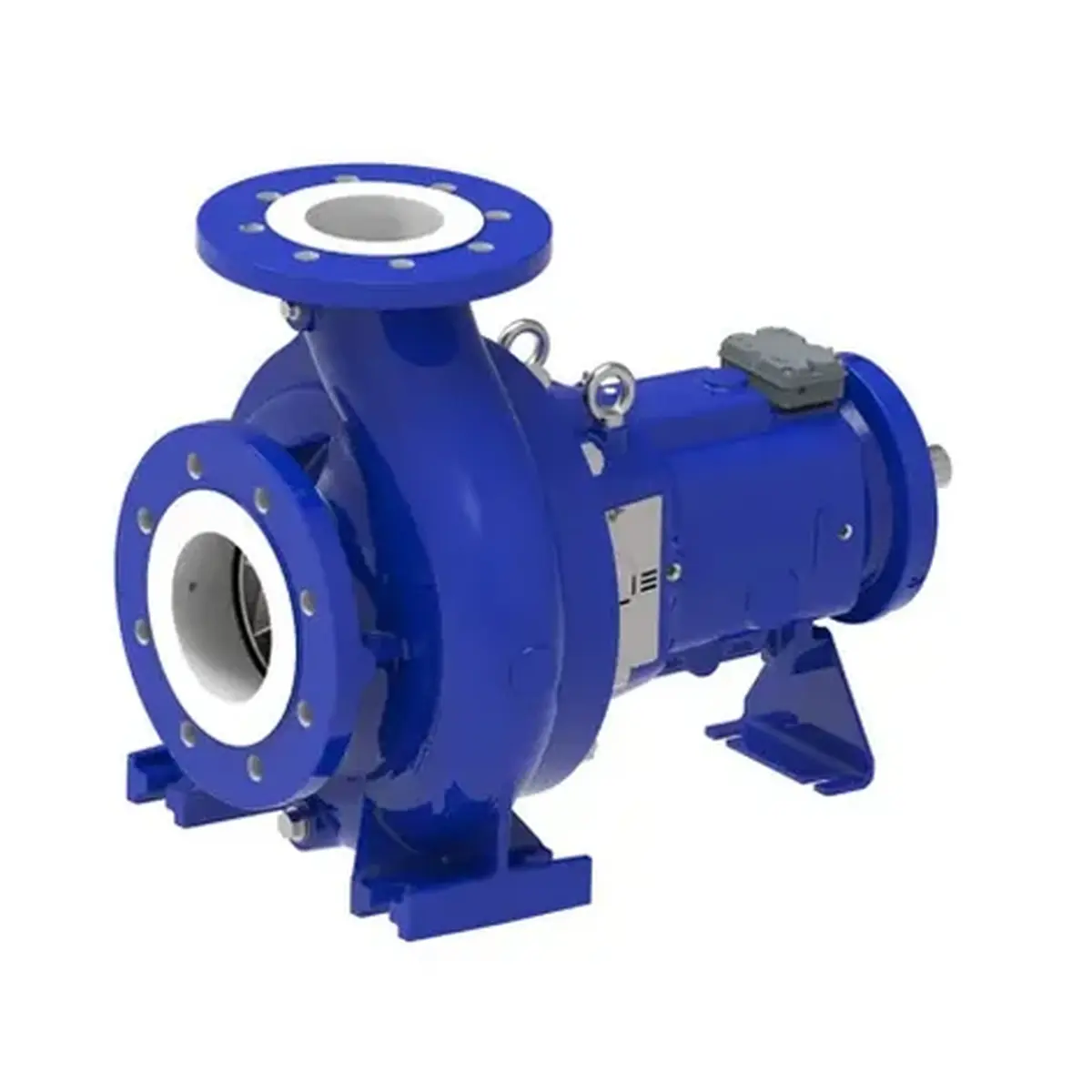

Uložení hřídele v kozlíku

• Robustní kozlík poskytuje stabilní uložení hřídele a ložisek, tím je zaručena delší životnost.
• Konstrukce pro velká zatížení s dvouřadými kuličkovými ložisky na hnacím konci.
• Mazání ložisek tukem s dobou životnosti 25 000 hodin nebo olejem s dobou životnosti 40 000 hodin.
• Možnost doplňování tuku nebo oleje, velký objem olejové vany pro nižší teplotu oleje a tím delší životnost ložisek
• Standardně dodávaná hřídelová těsnění s dvojitými břity pro mazání tukem nebo labyrintová těsnění pro mazání olejem spolehlivě těsní ložiskovou komoru.
• Volitelné vybavení snímačem teploty a dvěma snímači vibrací pro každé ložisko.

Ucpávková komora

• Patentovaná konstrukce velkoobjemové ucpávkové komory, uvnitř opatřená spirálovitě se rozšiřující drážkou, navržená pro prodloužení životnosti ucpávky.
• Drážkování v ucpávkové komoře zabraňuje hromadění vzduchu nebo plynů v prostoru ucpávky, dochází k samoodvzdušnění ucpávkové komory.
• Drážkování v ucpávkové komoře napomáhá vyplavování tuhý částic v čerpaném médiu z prostoru ucpávky, čímž snižuje její opotřebení.
• Radiálně se rozšiřující ucpávková komora díky svému velkému objemu zlepšuje mazání a chlazení ucpávky.
• Ucpávková komora je navržena dle standardů ISO 3096/ DIN 24960 a EN12756.

Ucpávka

• Správná volba materiálového provedení ucpávky je základním faktorem určujícím životnost ucpávky - široká nabídka konstrukčních a materiálových variant ucpávek umožňuje volit ucpávku dle konkrétní aplikace.
• K dispozici je standardní provedení s jednoduchou neodlehčenou mechanickou ucpávkou, dále volitelně s jednoduchou odlehčenou mechanickou ucpávkou, s jednoduchou nebo dvojitou kazetovou ucpávkou, případně i s měkkou šňůrovou ucpávkou. Rozměry ucpávek jsou v souladu se standardy ISO 3096/ DIN 24960 a EN12756. Ucpávky mohou být dle provozních požadavků vybaveny příslušným obslužným systémem, např. API Plan1, API Plan 61 nebo 62, API Plan 23T a další.

Čerpaná média

• Čistá a mírně znečištěná média (bez větších tuhých částic);
• Studená a teplá voda;
• Kondenzát;
• Glykol a glykolové roztoky;
• Agresivní organické i anorganické kapaliny
• Bionafta a bioethanol
• Solanka, teplosměnná média
• Čisticí roztoky apod.

Možná použití

• Zásobování vodou a distribuce vody;
• Chladící procesy a oběhy, příp. doprava horké vody v průmyslu a v systému budov;
• Filtrační systémy;
• Chemický a petrochemický průmysl
• Cukrovarnictví a nápojový průmysl
• Ocelářský průmysl apod.

Robustní procesní čerpadla navržená v souladu se standardy ISO 2858 a ISO 5199. Kozlíkové a blokové provedení. Servis hydrauliky a ložisek bez nutnosti demontáže potrubí.

Konstrukce: Jednostupňové spirální horizontální odstředivé čerpadlo s axiálním sáním a radiálním výtlakem. Dostupné ve třech modelových variantách. Volitelné materiálové provedení.

Charakteristické znaky

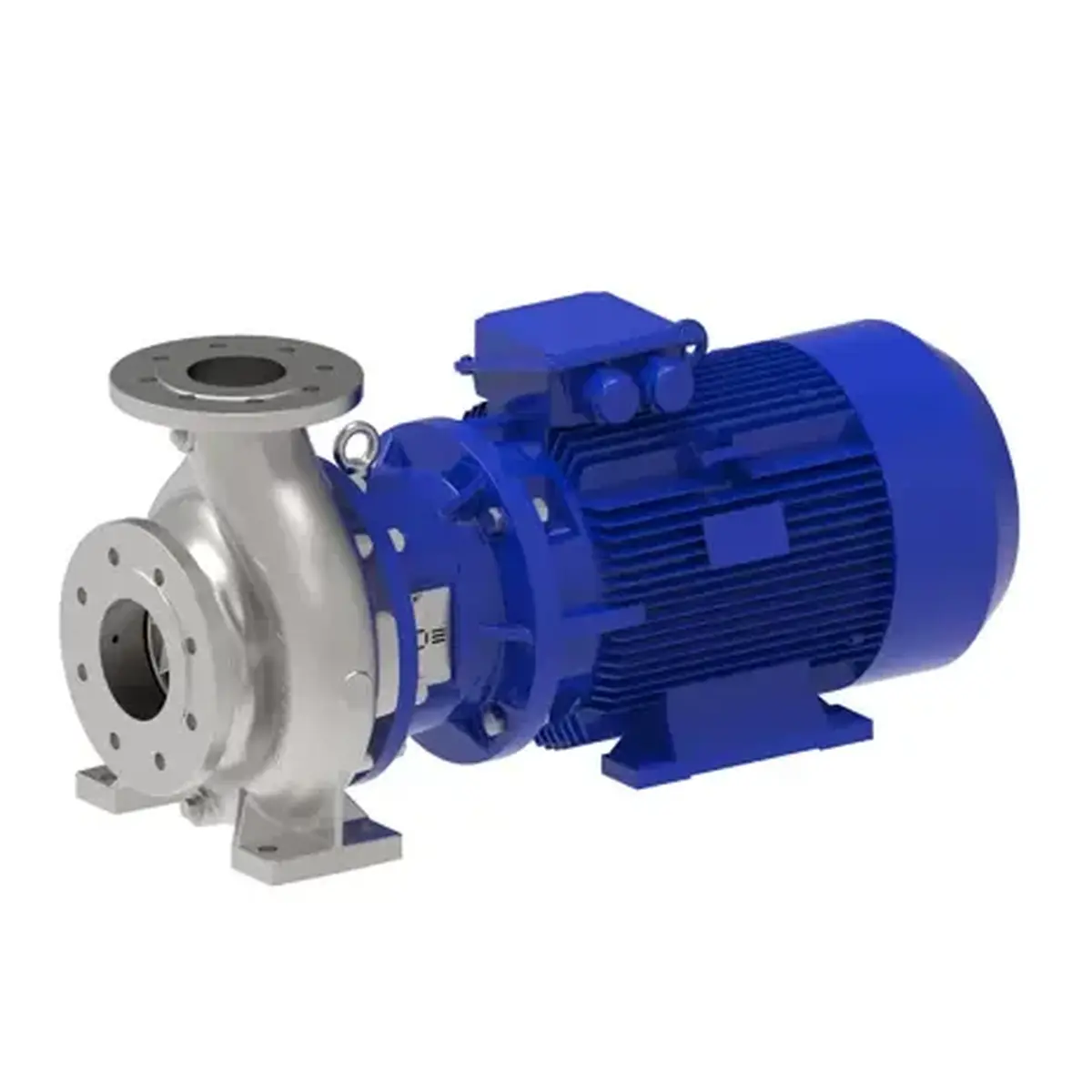

• Blokové provedení s adaptérem a přírubovým motorem, s hřídelí čerpadla spojenou s motorem násuvnou tuhou spojkou.

Čerpané množství

• max.  650 m3/h pro 2pólový motor
• max.  1300 m3/h pro 4pólový motor

Dopravní výška

• max.  155 m pro 2pólový motor
• max.  65 m pro 4pólový motor

Otáčky motoru

• 2900 / 1450 min-1

Velikost čerpadla / výtlaku

• DN 25 až DN 125 pro 2pólový motor
• DN 25 až DN 250 pro 4pólový motor

Teplota čerpané kapaliny

• -40 °C až +180 °C

Max. dovolený tlak

• 16 bar pro nerezovou ocel AISI316
• 25 bar pro tvárnou litinu a duplexní ocel

Příkon motoru

• 1,5 kW až 90 kW  - 2pólový motor
• 1,1 kW až 90 kW  - 4pólový motor

Konstrukční znaky

Těleso čerpadla

• Robustní odlévaná spirální skříň s axiálním sacím přírubovým hrdlem a radiálním výtlačným přírubovým hrdlem (zabraňuje zavzdušnění čerpadla), s integrovanými litými patkami, umožňující maximální přenos zatížení a sil z potrubí.
• Vyměnitelné těsnicí kruhy z duplexní oceli před a za oběžným kolem pro zajištění minimální vůle oběžného kola v tělese čerpadla a stabilně trvalý hydraulický výkon čerpadla.
• Konstrukce s vysouvatelnou rotorovou částí (back pull-out) – možnost rozebrání hydrauliky bez nutnosti demontáže přírub a patek spirální skříně.
• Standardní vypouštěcí zátka pro odvodnění tělesa.

Oběžné kolo

• Uzavřené oběžné kolo vyrobené metodou přesného lití zajišťuje maximální hydraulický výkon a nízkou hodnotu NPSH.
• Doporučeno dle ISO 5199 pro maximální životnost mechanické ucpávky.
• Standardně využívané odlehčovací otvory redukují axiální síly na hřídeli a tlak v ucpávkové komoře a tím prodlužují životnost ložisek a těsnění hřídele.
• Zajištěno lícovacím perem a uzavřenou maticí.

Těsnění hřídele

• Velký počet variant hřídelové ucpávky nabízí maximální flexibilitu těsnění.
• Patentované cyklónové provedení ucpávkové komory zlepšuje mazání a chlazení, snižuje opotřebení pevnými částicemi a prodlužuje tak životnost mechanické ucpávky.
• Spolehlivé utěsnění tělesa čerpadla prostřednictvím O-kroužku nebo plochého těsnění zabraňuje vytlačení těsnění, chrání tak přilehlé části proti korozi a zabezpečuje snadnější údržbu.

Hřídel čerpadla bez ložisek

• Hřídel čerpadla nasunutá na hřídeli motoru, tuhé rozebíratelné spojení.
• Řešení pro prostorově omezené aplikace.

Ucpávková komora

• Patentovaná konstrukce velkoobjemové ucpávkové komory, uvnitř opatřená spirálovitě se rozšiřující drážkou, navržená pro prodloužení životnosti ucpávky.
• Drážkování v ucpávkové komoře zabraňuje hromadění vzduchu nebo plynů v prostoru ucpávky, dochází k samoodvzdušnění ucpávkové komory.
• Drážkování v ucpávkové komoře napomáhá vyplavování tuhý částic v čerpaném médiu z prostoru ucpávky, čímž snižuje její opotřebení.
• Radiálně se rozšiřující ucpávková komora díky svému velkému objemu zlepšuje mazání a chlazení ucpávky.
• Ucpávková komora je navržena dle standardů ISO 3096/ DIN 24960 a EN12756.

Ucpávka

• Správná volba materiálového provedení ucpávky je základním faktorem určujícím životnost ucpávky - široká nabídka konstrukčních a materiálových variant ucpávek umožňuje volit ucpávku dle konkrétní aplikace.
• K dispozici je standardní provedení s jednoduchou neodlehčenou mechanickou ucpávkou, dále volitelně s jednoduchou odlehčenou mechanickou ucpávkou, s jednoduchou nebo dvojitou kazetovou ucpávkou, případně i s měkkou šňůrovou ucpávkou. Rozměry ucpávek jsou v souladu se standardy ISO 3096/ DIN 24960 a EN12756. Ucpávky mohou být dle provozních požadavků vybaveny příslušným obslužným systémem, např. API Plan1, API Plan 61 nebo 62, API Plan 23T a další.

Čerpaná média

• Čistá a mírně znečištěná média (bez větších tuhých částic);
• Studená a teplá voda;
• Kondenzát;
• Glykol a glykolové roztoky;
• Agresivní organické i anorganické kapaliny
• Bionafta a bioethanol
• Solanka, teplosměnná média
• Čisticí roztoky apod.

Možná použití

• Zásobování vodou a distribuce vody;
• Chladící procesy a oběhy, příp. doprava horké vody v průmyslu a v systému budov;
• Filtrační systémy;
• Chemický a petrochemický průmysl
• Cukrovarnictví a nápojový průmysl
• Ocelářský průmysl apod.
